「硬く、そして精密に」は物理法則への反逆。焼き入れ部品の歪みを読み切る「取り代設計」とハード加工の死闘



▼ こんな方に読んでほしい

・ 図面の指示欄に、当たり前のように「硬度HRC60」と「寸法公差±0.005mm」を併記しているが、なぜ見積もりが高くなるのか疑問に思っている機械設計エンジニア
・ 焼き入れを含む部品を発注すると、いつも納期が遅れたり、不良で再製作になったりしてスケジュール管理に苦労している調達・購買担当者
・ 摩耗に強い長寿命な部品を作りたいが、熱処理の歪みによる精度低下を恐れて材質選定に迷っている生産技術担当者





 序論：図面に潜む「硬さ」と「精度」の絶対的な矛盾

皆様、こんにちは。株式会社関東精密の杉田です。

機械の寿命を延ばし、過酷な摩擦や衝撃に耐える部品を作るために、金属に「焼き入れ（熱処理）」を施して硬くする。これは機械設計における定石です。
私たちが日々お預かりする図面にも、材質SKD11やSCM440といった材料指定とともに、「処理：全体焼き入れ・焼き戻し HRC58〜62」という指示が頻繁に書き込まれています。

そして、その同じ図面の寸法欄には「±0.005mm」や、同軸度「0.01mm」といった極めてシビアな幾何公差が指定されています。

設計者の皆様からすれば、必要な機能を満たすための論理的な指示です。
しかし、これを受け取る加工屋の視点から見ると、この図面は「物理法則に対する真っ向からの反逆」を要求している非常に恐ろしい指令書なのです。

本記事では、金属を硬くするという行為が、いかに「精密さ」を破壊する行為であるか。そして、私たち加工のプロがその破壊された精度をどうやってねじ伏せているのか、その難しさの裏側をお話しします。



 歪みは「熱」だけじゃない。分子構造が変化する恐怖

焼き入れの難しさの第一は、金属が予測不能なレベルで「歪む（変形する）」ことです。

金属を800度〜1000度以上の高温で真っ赤になるまで熱し、急激に水や油で冷やす。この激しい温度変化だけで金属が反り返るのは想像がつくと思います。
しかし、焼き入れの本当の恐怖は熱膨張ではありません。「金属の分子構造そのものが別の物質に変化する（マルテンサイト変態）」ことによる、体積の膨張と収縮です。

・ 左右非対称な形をした部品は、肉厚な部分と薄い部分で冷却スピードが違うため、ねじれるように歪みます。

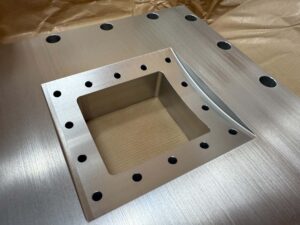

・ 穴が多数開いているプレートは、穴が楕円形にひしゃげ、穴と穴のピッチ（距離）が伸び縮みします。
・ 同じSKD11という材質でも、製鉄所のロットや、金属の繊維の向き（圧延方向）によって、歪み方が全く異なります。

焼き入れ炉から出てきた部品は、マシニングセンタでどれだけ完璧に削り出されていたとしても、図面とは似ても似つかない「ひしゃげた鉄の塊」へと変貌しているのです。



 チキンレースの極み。「取り代（とりしろ）」の設計

歪んでしまうなら、後から削って直せばいい。
その通りです。だからこそ私たちは、熱処理の前に「わざと大きく（あるいは穴を小さく）削り残しておく」という処理を行います。これが「取り代（とりしろ）」です。

しかし、この取り代を「何ミリ残すか」という判断は、加工屋にとって命がけのチキンレースです。

【取り代が少なすぎる場合の地獄】
予想以上に金属が大きく歪んでしまった場合。後から表面を綺麗に削ろうとしても、削り残しておいたお肉（取り代）が足りず、黒い酸化皮膜が残ったまま寸法がマイナスになってしまいます。この時点で、部品はスクラップ（廃棄）確定です。材料費も、これまでの加工時間もすべて水の泡となります。

【取り代が多すぎる場合の地獄】
「スクラップが怖いから、安全を見て1ミリくらい余分に肉を残しておこう」
素人はこう考えます。しかし、熱処理後の金属はガラスや石のようにカチカチ（HRC60等）です。この硬い金属を1ミリも余分に削り落とすには、後述するハード加工や研削で膨大な時間がかかり、刃物も砥石もボロボロになります。結果、加工費が跳ね上がり、大赤字になります。

「この形状、この材質なら、Ｘ軸方向に0.15ミリ、Ｙ軸方向に0.2ミリ歪むはずだ。だから取り代は0.3ミリ残そう」
過去の膨大な失敗と成功のデータ、そして金属のクセを読み切る推理力。これらを持たない加工屋は、焼き入れ部品の公差を絶対に保証できません。



 刃物でHRC60をえぐり取る「ハードマシニング」の死闘

取り代を残して熱処理から帰ってきた、カチカチに硬く、そして歪んだ部品。
かつては、これを仕上げる方法は「研削盤（砥石）」しかありませんでした。しかし、研削盤は平面や円筒など、単純な形しか削れません。複雑なポケット形状や、斜めの面はどう仕上げるのか。

ここで私たちが駆使するのが「ハードマシニング（ハードターニング）」という技術です。

砥石ではなく、マシニングセンタや旋盤の「刃物（エンドミルやバイト）」を使って、直接HRC60の硬い金属を削り倒します。
使用するのは、超硬合金のさらに上を行くCBN（立方晶窒化ホウ素）などの超高級ツールです。

硬いものを硬い刃物で無理やり削るため、加工中は切り屑が真っ赤な火花となって飛び散ります。
機械には凄まじい負荷（切削抵抗）がかかるため、少しでも機械の剛性が低かったり、部品のクランプ（固定）が甘かったりすると、一瞬で「ビビリ」が発生し、何万円もする刃物が粉々に砕け散ります。

熱で歪んだ形状を、機械の圧倒的なパワーと、熱変位を極限まで抑える切削条件のコントロールによって、ミクロンの幾何公差へと削り直す。
ハード加工は、加工屋の設備力とプログラミング能力が丸裸にされる、ごまかしの効かない真剣勝負です。



 結論：工程を切り刻むな。熱を支配する「一貫対応」の価値

設計者の皆様が求める「摩耗しない最強の部品」を生み出すためには、切削による形状出し、熱処理による硬化、そしてハード加工や研削によるミクロン精度の復元という、壮絶なプロセスが必要です。

もし、これらを「切削はＡ社、熱処理はＢ社、仕上げはＣ社」と分割発注してしまったらどうなるか。
歪みに対する責任の押し付け合いが始まり、取り代の設計は保守的になり、最終的なコストと納期は取り返しのつかないほど膨れ上がります。

焼き入れが絡む部品こそ、図面から完成までを一人の指揮官がコントロールする「取り纏め能力」が絶対条件となります。

株式会社関東精密は、横浜の地で、金属の組織変化の恐怖と日々向き合い、それをねじ伏せるための技術を磨き続けてきました。
最適な取り代の設計、信頼できる熱処理ネットワーク、そして自社での高度なハード加工と研削技術。
「硬くて、精密な部品」という物理法則の矛盾に立ち向かう図面がありましたら、ぜひ私たちにすべてをお任せください。妥協なき品質で、皆様の装置の心臓部を創り上げます。
