高精度真鍮切削における薄肉・アーチ形状の歪み制御と多軸面直加工の最適解

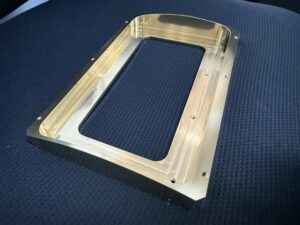

（アーチ状の面直に穴が開いている）



製造現場において、真鍮（黄銅）は優れた切削性や導電性、耐食性を持つ魅力的な材料ですが、一方で「残留応力による歪み」や「軟らかさゆえの打痕・キズ」といった特有の課題を抱えています。特に、航空宇宙、光学機器、精密電子デバイスなどの分野で求められる、アーチ状の曲面に対して垂直に穴をあける「面直加工」や、肉厚の薄いフレーム構造における幾何公差の維持は、加工者の技術力が如実に現れる領域です。横浜市を拠点に高精度加工を追求する株式会社関東精密では、これらの難題に対して材料工学的なアプローチと最新の5軸制御技術を駆使し、歪みを極限まで抑えた高品位な部品供給を行っています。本記事では、真鍮切削における歪み発生のメカニズムから、複雑形状へのアプローチ、そして品質を担保する検査体制まで、設計・開発担当者が知るべき技術的要諦を詳述します。





真鍮切削における歪み発生のメカニズムと抑制技術

真鍮は快削性黄銅（C3604など）に代表されるように、非常に削りやすい材料として知られています。しかし、高精度なフレーム形状やアーチ形状を加工する場合、この「削りやすさ」が仇となることがあります。切削熱やクランプ圧力、そして素材自体が持つ残留応力が解放されることで、加工中や加工後に微細な反りやねじれが発生するためです。



-1. 残留応力の解放と熱変位の制御

真鍮の線膨張係数は鋼材と比較して大きく、加工時の温度変化による寸法変動を無視できません。株式会社関東精密では、荒加工と仕上げ加工の間に必ず「応力除去」の工程を考慮します。一度に最終形状まで追い込むのではなく、段階的に肉を落とすことで、材料内部に蓄積された応力を少しずつ解放させます。また、加工液（クーラント）の温度管理を徹底し、加工点での熱発生を抑制することで、精密な寸法安定性を実現しています。特に横浜近郊の精密機器メーカー様から求められるミクロン単位の公差においては、この熱変位制御が品質の生命線となります。



-2. クランプによる物理的歪みの排除

薄肉の枠組み構造を持つ真鍮部品を加工する際、最も注意すべきは治具による締め付けです。強力なクランプはワークを安定させますが、同時に材料を弾性変形させます。その状態で加工を行い、クランプを外すと、材料が元の形に戻ろうとして寸法公差を外れてしまいます。株式会社関東精密では、ワークの形状に合わせた専用治具を自社設計・製作し、点ではなく面で保持する、あるいは真空チャックや低融点合金を用いた特殊な固定方法を選択することで、物理的な歪みを根源から断ち切ります。



-3. 切削条件の最適化と工具選定

真鍮特有の「粘り」は、工具のすくい面への溶着を引き起こし、それが切削抵抗の増大と歪みの原因となります。私たちは、真鍮専用の高品位超硬工具やダイヤモンドコーティング工具を使い分け、刃先の鋭利さを維持することで切削抵抗を最小限に抑えています。高い回転数と適切な送り速度のバランスを、CAMシミュレーションと熟練工の勘知によって最適化し、材料に余計な負荷をかけない「ストレスフリーな加工」を追求しています。





アーチ形状への面直穴あけと多軸加工の優位性

今回のようなアーチ状の面に対して垂直（面直）に小径穴を配置する加工は、従来の3軸加工機では何度も段取り替え（ワークの付け替え）が必要となり、その度に累積誤差が生じるリスクがありました。



-1. 同時5軸加工機による法線方向へのアプローチ

アーチ形状の任意の点に対して常に工具を垂直に保つには、同時5軸加工機が不可欠です。株式会社関東精密では、最新鋭の5軸マシニングセンタを駆使し、ワークを一括クランプした状態で全方位からの加工を行います。これにより、曲面上の穴位置精度および穴の深さ精度を極めて高いレベルで維持できます。神奈川県内でも有数の設備環境を活かし、複雑な3次元曲線を描くパーツに対しても、図面通りの法線ベクトルに沿った正確な加工を提供します。



-2. 3Dスキャニングを活用した位置決め精度

鋳物や鍛造後の二次加工、あるいはリバースエンジニアリングを伴う加工の場合、基準面の特定が困難なケースがあります。株式会社関東精密では、加工前に高精度な3Dスキャナを用いてワークの形状をデジタル化し、実物と3Dモデルの乖離を事前に把握します。このデータを加工原点の補正にフィードバックすることで、アーチ面に対してコンマ数ミリのズレも許されない精密な穴あけを実現しています。川崎市や相模原市の研究開発部門からも、この「現物合わせ」を超えたデジタルツイン的アプローチは高い信頼を得ています。



-3. バリ取りとエッジ品質の追求

真鍮は軟らかいため、穴あけ加工時に出口側で大きなバリが発生しやすい傾向にあります。特にアーチの内側など、手作業での工具アクセスが難しい箇所のバリ取りは困難を極めます。私たちは、プログラム段階でバリの発生を抑制する「ヘリカル加工」や、裏座ぐりカッターを用いた自動化されたバリ取り工程を組み込んでいます。機能部品としての性能を損なわず、かつ美しい外観を維持するためのエッジ処理は、株式会社関東精密のこだわりです。





加工事例：真鍮製高精度カメラフレーム

※守秘義務およびプライバシー保護のため、内容は一部変更しています。
光学機器メーカー様より、特殊撮影用カメラの筐体内部に組み込まれる真鍮製フレームの製作を承りました。この部品は、外周が複雑なアーチを描いており、その曲面上に光学センサ固定用のネジ穴が複数配置されているという難易度の高いものでした。

当初の課題は、肉厚が3mmと薄いにもかかわらず、全体の平面度を0.02mm以内に収め、かつアーチ面直の穴位置精度を±0.01mmで維持することでした。他社では「真鍮の薄肉加工では歪みが出てしまい、この公差は保証できない」と断られた案件でした。株式会社関東精密では、まず材料選定から見直し、加工ストレスを最小限に抑えるための多工程分割プランを立案しました。

第1工程で全体をラフに削り出した後、24時間の恒温室での静置を行い、内部応力を完全に解放。その後、5軸加工機を用いて、一度のクランプで全ての穴あけと仕上げ加工を完遂しました。クランプ箇所には、ワークへのダメージを防ぐための特製樹脂製パッドを配した専用治具を使用。結果として、納品された100個の製品全てが設計公差の半分以下という驚異的な精度を達成し、お客様からは「組み立て工程での調整が一切不要になった」と極めて高い評価をいただきました。横浜市都筑区の自社工場にて、このような困難な要求に対しても、理論と経験に裏打ちされた解を提示し続けています。





 なぜ「株式会社関東精密」が選ばれるのか：5つの圧倒的な理由



理由1：設計段階からの技術提案（DfM）

私たちは単に図面通りに削るだけの工場ではありません。真鍮の特性や5軸加工の特性を熟知しているからこそ、コストを抑えつつ品質を高めるための形状変更や、加工のしやすさを考慮した穴配置の提案など、設計段階からのコンサルティングが可能です。東京都内のベンチャー企業様から、図面が確定していない構想段階での相談が多いのも、この提案力があるからです。



理由2：最新鋭の5軸加工設備と熟練工の融合

ハードウェアとして最高水準の5軸加工機やワイヤーカット放電加工機を備えていることは当然として、それを使いこなす「人」の技術を最重視しています。機械の癖、刃物の消耗、材料の個体差を見極める熟練の感覚を数値化し、安定した品質を量産品から試作品まで維持します。



理由3：徹底した品質保証体制

三次元測定機をはじめ、最新の計測器を完備した検査室を擁しています。加工後の寸法チェックはもちろん、幾何公差のデータ化、非破壊検査など、要求されるレベルに応じた検査成績書を発行します。株式会社関東精密の名前で世に出る製品に、一切の妥協はありません。



理由4：難削材・特殊材への深い知見

真鍮だけでなく、チタン、インコネル、ハステロイといった難削材から、セラミックス、各種樹脂まで幅広い材料に対応可能です。異なる特性を持つ材料を同一の筐体に組み込むような、複合的な加工案件においても、それぞれの材料特性を考慮した最適な加工順序を構築できます。



理由5：横浜から全国へ、スピーディーかつ柔軟な対応

横浜市という立地を活かし、関東圏（神奈川、東京、千葉、埼玉）への迅速な対応はもちろん、全国各地からのご依頼に対してもオンラインツールを活用した密なコミュニケーションを行っています。試作1個、図面1枚からの小回りの利く体制は、開発スピードを重視するお客様にとって最大のメリットとなります。





よくあるご質問（Q&A）

Q. 真鍮の加工で、経年変化による歪みは発生しませんか？

A. はい、真鍮は加工直後に公差内であっても、残留応力が残っていると時間経過とともに形状が変化することがあります。株式会社関東精密では、必要に応じて熱処理（サブゼロ処理や焼鈍し）や、多段階のシーズニング工程を設けることで、長期間にわたって寸法が安定するよう対策を講じています。

Q. アーチ面の穴あけだけでなく、複雑な3次元曲面の鏡面仕上げは可能ですか？

A. 可能です。5軸加工による微細な送りでの仕上げに加え、熟練工によるハンドポリッシュ、あるいは電解研磨などの表面処理ネットワークを活用し、ご希望の表面粗さを実現します。外観部品としての美しさと、機能部品としての精度を両立させます。

Q. 他社で「歪みが原因で製作不可」と言われた形状ですが、相談に乗ってもらえますか？

A. ぜひご相談ください。私たちは「どうすればできるか」を工学的に考えます。治具の工夫や加工プロセスの見直し、あるいは一部の形状変更提案により、実現可能な解決策を提示できるケースが多々あります。横浜の工場へ直接お越しいただき、現物を見ながらの打ち合わせも歓迎です。

Q. 図面がなく、現物のサンプルしかありませんが、同じものを作れますか？

A. リバースエンジニアリング対応が可能です。3Dスキャナでサンプルを測定し、3D CADデータを作成した上で加工を行います。単なるコピーではなく、摩耗した箇所の修正や、より高い精度へのブラッシュアップも含めた製作が可能です。

Q. 納期はどのくらいかかりますか？

A. 形状や数量によりますが、試作1個であれば最短で数日〜1週間程度で対応可能です。材料の調達から加工、検査までを自社一貫体制で行っているため、外注管理の手間がなく、迅速な納期回答と確実なデリバリーをお約束します。





まとめ：精密加工の限界を突破するために

真鍮という、古くから愛されながらも奥の深い材料を扱うには、単なる加工技術以上の「材料への理解」が必要です。アーチ状の複雑形状に対し、いかにストレスを与えず、いかに正確な面直加工を施すか。その答えは、株式会社関東精密が長年培ってきた経験と、最新テクノロジーの融合の中にあります。

横浜市、川崎市をはじめとする神奈川県内、そして東京都内や全国の製造業に携わる皆様。難削材の加工限界や、薄肉部品の歪みでお困りの際は、ぜひ株式会社関東精密へお問い合わせください。図面がない構想段階でのご相談も、私たちは技術的パートナーとして全力でサポートいたします。1個の試作から、未来のイノベーションを支える一翼を担えることを誇りに思っています。
