鉄クズ寸前の「死んだ歯車」を蘇らせる。図面なき破損部品の完全復元：リバースエンジニアリングによるギヤ（歯車）再生の究極ガイド



▼ こんな方に読んでほしい

・メーカーの部品供給が終了し、壊れた設備の修理を諦めかけている工場長や設備保全担当者
・摩耗しすぎて原形をとどめていないギヤを前に、どうやって図面を起こせばいいか途方に暮れている設計エンジニア
・海外製設備のメンテナンスで、インチ規格や特殊モジュールの歯車入手に苦労している調達責任者

---





◆その歯車、捨てないでください。それは「鉄クズ」ではなく「設計図」です

工場のラインが突然停止する。原因は、心臓部のモーター軸に直結された一枚のピニオンギヤ。
メンテナンスハッチを開けた担当者は、息を呑みます。そこにあるのは、かつて歯車だったはずの、無惨に削れ、痩せ細り、剣山のように尖ってしまった鉄の塊です。



「メーカーに問い合わせろ！」
「……それが、この機械は30年前のもので、メーカーは既に廃業しています」
「図面は残っていないのか？」
「ありません。あるのは、このボロボロの現物だけです」



製造現場で繰り返される、悪夢のような光景です。
多くの業者は、このような状態の現物を見せられると、首を横に振ります。

「ここまで摩耗していると、元の寸法が分からないので作れません」
「歯の形が残っていないので、コピーできません」



しかし、諦めるのはまだ早すぎます。
私たち株式会社関東精密にとって、この「死んだ歯車」は、決してただの鉄クズではありません。それは、破損したその断面や、摩耗の痕跡の中に、元の設計者が込めた意図を雄弁に語る、唯一無二の「3次元の設計図」なのです。

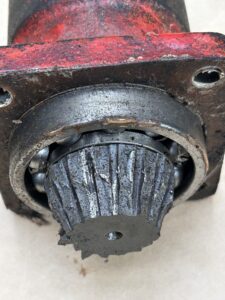

今回、お客様からお預かりした画像（記事冒頭の写真）は、まさにそのような極限状態にあるピニオンギヤです。歯先は完全に摩耗し、本来の形状を失っています。

本記事では、このような絶望的な状態から、いかにして「諸元」を割り出し、図面を起こし、そして新品として蘇らせるのか。そのリバースエンジニアリングの全貌を、約1万文字のボリュームで、余すところなく解説します。これは、部品供給の途絶えた機械を守り抜くための、再生のバイブルです。





◆ 【現物診断】「死体検分」から始まる、破損の原因究明

まずは、お預かりした画像（ピニオンギヤ）の状態を、専門家の目で「診断」することから始めます。リバースエンジニアリングは、単に形を真似ることではありません。「なぜ壊れたのか」を知らなければ、同じ失敗を繰り返すコピー品を作るだけになってしまうからです。



■ 画像から読み取れる情報（診断レポート）

1. 激しい「アブレシブ摩耗（凝着摩耗）」
画像のギヤの歯面を見てください。表面が滑らかに摩耗しているのではなく、ガリガリと削り取られたように荒れています。また、歯の厚みが極端に薄くなり、先端がナイフのように尖っています。
これは、潤滑油が切れ、金属同士が直接接触した状態で高負荷運転が続けられた典型的な症状です。あるいは、土砂や金属粉などの異物が混入し、ヤスリのように歯面を削り取った可能性があります。赤と黒の塗装から、建設機械や雪上車のような、過酷な環境で使われる屋外設備の一部であることが推測されます。

2. 歯元の「塑性流動」
歯の根元付近を見ると、金属が押し潰されて盛り上がっているような痕跡が見受けられます。これは、材料の降伏点を超える過大な荷重がかかり続けたことを示しています。材質の選定や熱処理硬度が、使用環境に対して不十分だった可能性があります。

3. ピニオンシャフト（軸一体型）構造
このギヤは、軸（シャフト）にギヤをはめ込んだものではなく、一本の丸棒から削り出した「軸一体型」です。さらに、フランジ（つば）部分があり、ベアリングで支持されている構造が見て取れます。これは、高いトルクを伝達するための堅牢な設計ですが、修理の際には軸ごと製作しなければならず、難易度が高くなります。

この診断結果から、私たちの使命は決まります。
「単に元の形に戻すだけでは不十分だ。より摩耗に強く、より強靭な歯車として再生（アップグレード）しなければ、またすぐに同じ壊れ方をするだろう」





◆ 【理論構築】摩耗した歯車から、見えない「設計値」を逆算する数学

ここからが、リバースエンジニアリングの核心です。
「外径も歯厚も摩耗して無くなっているのに、どうやって元の寸法を知るのか？」
多くの人が抱くこの疑問に対し、私たちは「歯車理論」という数学で答えます。



■ ステップ1：残された「不動点」を探せ

どれほど摩耗した歯車でも、絶対に摩耗しない場所があります。それは「歯底円（していえん）」、つまり歯の谷底の部分と、「軸（シャフト）」の部分です。
画像のような状態でも、歯の根元の直径は、ノギスやマイクロメーターで測定可能です。また、歯数（歯の枚数）は、数えれば分かります。
この「歯底円直径」と「歯数」が、復元への最初の手がかりとなります。



■ ステップ2：モジュール（大きさ）の推定

歯車の大きさは「モジュール（m）」という単位で決まります。
一般的に、歯先円直径（外径）は以下の式で表されます。
外径 = モジュール × (歯数 + 2)

しかし、今回は外径が摩耗してなくなっています。そこで、歯底円直径を使います。
歯底円直径 = モジュール × (歯数 – 2.5) （※一般的な並歯の場合）

この式を変形し、測定した歯底円直径と歯数を代入することで、おおよそのモジュールを逆算します。
ここで重要なのは、モジュールは通常、JIS規格などで「標準的な数値（1, 1.5, 2, 2.5, 3…）」に設定されているということです。計算結果が「m=2.98」となれば、設計値は間違いなく「m=3」であると断定できます。
（※海外製の場合は、インチ規格のDP（ダイヤメトラルピッチ）である可能性も考慮し、双方で計算して整合性を確認します）



■ ステップ3：圧力角の特定

現在のJIS規格では圧力角は20度が標準ですが、古い機械や特殊な用途では14.5度や17.5度が使われていることがあります。
摩耗した歯形からは圧力角を正確に測定するのは困難です。ここで私たちは、お客様にこう尋ねます。
「相方（相手側）の歯車は残っていますか？」
ギヤは必ずペアで動きます。ピニオン（小歯車）が全損していても、大歯車（ホイール）が生きていれば、そこから圧力角を正確に測定できます。相手がいない場合は、残った歯の根元の形状（インボリュート曲線）を光学測定機で拡大投影し、理論カーブと照合して特定します。



■ ステップ4：転位係数の謎解き

最も難しいのが「転位（シフト）」の有無です。
歯数が少ないピニオンギヤ（一般に17枚以下）では、歯元がえぐれる「切り下げ」を防ぐため、あるいは中心距離を調整するために、あえて基準位置をずらして歯切りをする「転位」が行われていることが多々あります。
これを無視して標準歯車として作ると、組み立てた時にギヤが噛み合わなかったり（バックラッシ過小）、ガタガタになったり（バックラッシ過大）します。
私たちは、「またぎ歯厚」測定や、ベアリングケースの中心間距離（軸間距離）の測定値から、以下の式を用いて転位係数（x）を逆算します。
軸間距離 = m (z1 + z2) / 2 + 転位による調整量

このように、摩耗して消え去った「外形」を追うのではなく、数学的な「骨格」を浮き彫りにすることで、設計者が30年前に引いた図面を、現代に蘇らせるのです。





◆ 【材質選定】「壊れた理由」を克服する、攻めの材料選び

寸法が決まったら、次は材質です。診断レポートで触れた通り、今回の破損原因は「強度不足」と「潤滑不良」が疑われます。元の材質と同じもので作っては、芸がありません。



■ 選択肢1：SCM415 / SCM420（肌焼き鋼） + 浸炭焼入れ

建設機械や自動車のトランスミッションギヤで最も一般的に使われる最強の組み合わせです。
表面の炭素量を増やしてカチカチに硬くし（耐摩耗性）、内部は粘り強さを残す（耐衝撃性）処理です。今回の画像のような激しい摩耗に対しては、最も有効な対策となります。表面硬度はHRC60程度に達し、ヤスリも受け付けない硬さになります。



■ 選択肢2：SCM435 / SCM440（クロモリ鋼） + 高周波焼入れ

歯部だけを瞬間的に加熱して硬化させる方法です。浸炭に比べて歪みが少なく、大型のギヤに向いています。今回のピニオンは比較的小型なので、選択肢1の浸炭焼入れの方が、より強靭な結果が得られると判断します。



■ 選択肢3：SNCM（ニッケルクロムモリブデン鋼）

SCM材よりもさらに粘り強い、航空機や重機に使われる高級素材です。衝撃荷重で「歯が折れる」トラブルが頻発する場合に提案します。

今回は、摩耗対策を最優先し、「SCM415＋浸炭焼入れ」の仕様をご提案します。これにより、オリジナル品よりも数倍の寿命を持つ「強化版ピニオンギヤ」へと進化します。





◆ 【製造プロセス】図面なきモノづくりの現場力

設計データが完成し、材質が決まれば、いよいよ製造です。しかし、リバースエンジニアリング案件の製造は、通常の図面加工とは異なる緊張感があります。「本当にこの寸法で合うのか？」「相手部品との噛み合わせは？」という不安を、工程の中で一つひとつ潰していく必要があります。



■ 工程1：旋盤加工（挽き）

素材の丸棒から、軸形状とギヤのブランク（歯切り前の円盤）を削り出します。
ここで重要なのは、ベアリングが嵌まる部分の公差です。現物のベアリング勘合部は摩耗しているか、あるいは焼き付いている可能性があります。私たちは、使用されているベアリングの型番（例：6205ZZなど）を確認し、ベアリングメーカーの推奨公差（k5やm5など）に基づいて、軸径をミクロン単位で仕上げます。現物を測るのではなく、「規格」に戻る。これが再生の鉄則です。



■ 工程2：歯切り加工（ホブ盤）

逆算したモジュールと圧力角に基づき、ホブ盤という専用機械で歯を刻みます。
転位係数が設定されている場合は、カッターの切り込み深さを微調整し、またぎ歯厚を管理しながら加工します。この段階での精度が、ギヤの静粛性と寿命を決定づけます。



■ 工程3：熱処理

協力工場にて、浸炭焼入れを行います。真っ赤に熱せられた炉の中で、鋼の表面に炭素を浸透させます。
熱処理を経ると、金属は必ずわずかに歪みます。この歪みを見越して、前の工程でごく僅かに寸法を調整しておく。それが職人の勘所です。



■ 工程4：研削加工（仕上げ）

熱処理で硬化した軸のベアリング部や、必要であれば歯面そのものを、研削盤で磨き上げます。
特に歯面研削（ギヤ研磨）を行うと、歯の表面が鏡のように滑らかになり、噛み合い音が劇的に静かになります。高回転で使用される場合や、振動を嫌う設備の場合は、このオプションを強く推奨します。



■ 工程5：キー溝・スプライン加工

軸の端部に、動力を伝達するためのキー溝やスプライン（ギザギザの溝）を加工します。ここも摩耗しやすい箇所なので、相手側のカップリングやプーリーの状態も確認し、ガタつきがないように勘合を調整します。





◆ 【品質保証】嵌合テストと「噛み合わせ」の官能検査

出来上がったギヤは、三次元測定機や歯車試験機でデータを測定し、設計通りの歯形になっているかを確認します。
しかし、リバースエンジニアリング案件において最も信頼できる検査は、やはり「現物合わせ」です。

お客様にお願いして、可能であれば相手側のギヤ（大歯車）をお借りします。
そして、工場の定盤の上で、製作したピニオンと相手ギヤを実際に噛み合わせ、手で回してみます。
「ゴロゴロ」という異音はないか。
バックラッシ（歯と歯の隙間）は適切か。
歯当たり（接触している位置）は歯の中央に来ているか。

熟練の技術者が、指先に伝わる振動と音で合否を判定します。数値データだけでは見抜けない微細な違和感を、人間の感覚で最終チェックする。このアナログな泥臭さこそが、一品モノの再生を成功させる最後の鍵です。





◆ケーススタディ：コマツ製除雪車ピニオンギヤ再生プロジェクト

ここで、過去に私たちが手掛けた、画像とよく似た事例をご紹介します。

【依頼内容】
冬の北海道。豪雪地帯で活躍する、30年前のコマツ製ロータリー除雪車。
大雪の夜、突然オーガ（雪をかき込む刃）が回転しなくなった。原因は動力伝達部のピニオンギヤの破損。メーカーに問い合わせるも、「部品供給終了。納期未定」との回答。このままでは地域の除雪に支障が出る。なんとかしてくれとの悲痛なご依頼でした。

【現物の状態】
送られてきたギヤは、歯が半分以上欠け飛び、軸はねじ切れていました。まさに「鉄クズ」寸前。

【当社の対応】
1. 緊急解析： 残った歯の根元からモジュール6、圧力角20度と特定。ねじ切れた軸の破断面を合わせ、全長と軸径を復元。
2. 強度計算： 除雪時の衝撃荷重に耐えられるよう、材質を純正（推定）のS45Cから、より強靭なSNCM439に変更し、浸炭焼入れを提案。
3. 特急製作： 社内のマシニング、旋盤、ワイヤーカットをフル稼働。歯切りは提携のギヤ専門工場へ、当社の専務が素材を車に積んで直接持ち込み、割り込み加工を依頼。
4. 納品： ご依頼からわずか1週間で、強化版ピニオンギヤを現地へ発送。



【結果】
装着後、除雪車は嘘のように静かな音で復活。「純正よりも調子が良い」とのお言葉をいただきました。その後、シーズンを通してノントラブルで稼働し、地域交通を守り抜きました。





◆よくある質問（FAQ）

Q1：ギヤが完全に砕け散って、粉々になっている場合でも復元できますか？

A1：破片が全くない場合は困難ですが、相手側のギヤ（噛み合っていたギヤ）が残っていれば、可能です。相手ギヤの諸元を測定し、中心距離と減速比（分からなければ回転数や用途から推測）から、対となるギヤの諸元を導き出します。「片割れ」さえいれば、相棒を蘇らせることができるのが歯車の強みです。



Q2：ヘリカルギヤ（はすば歯車）や、ベベルギヤ（傘歯車）などの複雑な形状も対応できますか？

A2：はい、対応可能です。ヘリカルギヤの場合は「ねじれ角」の特定が必要になりますが、これも現物の歯筋を測定することで算出します。スパイラルベベルギヤやハイポイドギヤのような特殊な歯車の場合は、専用の歯切り盤が必要になるため、協力工場ネットワークと連携して対応します。どのような形状でも、まずはご相談ください。



Q3：材質を勝手に変えても大丈夫なのですか？

A3：闇雲に変えるのではなく、元の材質の特性を理解した上で、「上位互換」の材質を選定します。ただし、あえて「弱くする」提案をする場合もあります。例えば、高価な相手ギヤを守るために、交換容易なこちらのピニオンギヤを「安全弁（ヒューズ）」として、先に摩耗するような材質（砲金や樹脂など）にする場合です。システム全体としての最適解をご提案します。





◆図面がないことは、進化のチャンスである

「図面がないから作れない」
それは、思考停止した加工屋の言い訳に過ぎません。

図面がないということは、過去の制約に縛られず、現代の技術と知見で、その部品を「再定義」できるということです。
・30年前の設計時には存在しなかった高機能な材料。
・当時はコスト高で採用できなかった精密な研磨加工。
それらを盛り込むことで、リバースエンジニアリング品は、オリジナルを超えた「進化版」へと生まれ変わります。

あなたの手元にある、そのボロボロに傷ついた歯車。
どうか捨てないでください。



私たちが、その歯車に刻まれた歴史と設計思想を読み解き、再び力強く回転するための新しい命を吹き込みます。

株式会社関東精密は、止まりかけた工場の時間を、技術の力で再び動かすパートナーです。
困ったときは、いつでもその「現物」を私たちに送りつけてください。
