磁石につかないアルミ加工の「反り」と向き合い、究極の平面を創り出す、町工場の執念

裏　　　　　　　　　　　　　　　　　表



▼ 「アルミの薄板プレートを削ったら、グニャリと曲がってしまった…」

製造現場の皆様、そんな風に頭を抱えた経験はありませんか。
図面通りに削ったはずなのに、機械から外した瞬間にワークが反り返る。精密な平面度や平行度を求められる部品において、この「反り」は最も厄介な敵の一つです。

なぜ、アルミは反るのでしょうか。
それは、金属が材料の製造段階から抱え込んでいる残留応力に加え、刃物で削られる際の抵抗や摩擦熱によって生まれる「加工応力」が蓄積されるからです。
ゴムが引っ張られたまま固まっているような状態の金属を削り、さらに加工のストレスを与えれば、力のバランスは崩れます。そして、機械の固定（クランプ）を解かれた瞬間に、金属は「楽な姿勢」になろうとして一気に曲がってしまいます。

株式会社関東精密は、この不確実な金属の性質を理解し、現場の知恵と執念で、反りをねじ伏せるのではなく「手懐ける」技術を持っています。
本記事では、実際に加工したアルミプレートの裏表の画像を題材に、私たちがどのようにして究極の平面を創り出しているのか、その技術の舞台裏をご紹介します。



現場の知恵と執念。反りをコントロールする「2つのアプローチ」

反りを極小化し、安定した精度を出すためには、金属のストレスを逃がす工程設計と、アルミならではの「保持（チャッキング）」のノウハウが必要です。



切削加工の魔術：クランプ解放で「加工応力」を見極める

マシニングセンタでの切削において、私たちは決して「一発で」寸法を仕上げるような乱暴なマネはしません。金属の動きを読み切るための、意図的なステップを踏みます。

・ 【荒削り】
まず、材料を最終寸法よりも少し大きめに「荒削り」します。刃物を深く入れ、材料の皮を大きく剥ぎ取ることで、金属内部の応力バランスを意図的に崩します。この時、材料には強い切削抵抗がかかり、新たな「加工応力」が蓄積されます。

・ 【クランプの解放と応力の可視化】
ここが加工屋の腕の見せ所です。荒加工が終わった段階で、そのまま仕上げるのではなく、一度バイスやクランプからワークを完全に外します。機械による拘束を解かれたアルミは、ここでグニャリと本来曲がりたい方向へ反ります。
私たちはこの「自然に反った姿」を観察し、どれだけの応力がかかっていたかを正確に把握します。反りのクセを加味した上で、次の仕上げ工程の作戦を練るのです。

・ 【応力を加味した両面交互加工】
反りが出た状態のワークを、再び無理な力をかけずに優しく固定し直し、ミクロン単位の切り込みで仕上げ加工に入ります。片面だけを一気に削ると再び応力のバランスが崩れるため、表と裏を交互に少しずつ削り、残った応力のバランスを取りながら極限の平面へと追い込んでいきます。



非磁性体の極意：磁石が使えないアルミを「ストレスフリー」で固定する

仕上げ工程や、さらに精度を追い込む平面研削において、最大の壁となるのが「保持（チャッキング）」です。
鉄であれば、強力なマグネットチャックで吸着できます。しかし、アルミは磁石につきません。では、ミクロン単位の平面を出すために、どうやってアルミを機械に固定するのでしょうか。
上からクランプで力任せに押さえつければ、アルミは歪み、外した瞬間にまた反ってしまいます。

私たちは、アルミを「無理やり矯正せずに、自然な姿のまま固定する（フリーセッティング）」ために、以下のようないくつかの裏技を使い分けます。

・ 【真空チャック（バキューム）による吸着】
無数の細かい穴が空いた専用のプレートを使用し、掃除機のように真空の力でアルミ板を吸い付けます。物理的なクランプ圧がかからないため、ワークにストレスを与えずに保持できます。
・ 【両面テープとシムによる固定】
非磁性体の精密加工における伝統的かつ最強の手法です。反っているアルミ板を定盤に置き、浮いている隙間にミクロン単位のシム（極薄の金属箔）を挟み込んでガタつきを無くします。その状態で、特殊な両面テープを用いて固定します。力技を使わず、「反ったままの状態で高い部分だけを削り取る」ことで、真の平面を生み出します。
・ 【鉄ブロックによる「枠囲い」】
アルミ板の周囲を、マグネットに吸着する鉄のブロックで囲い込みます。アルミ自体は磁力で引き寄せられませんが、周囲の鉄ブロックが「土手」の役割を果たし、加工の抵抗でアルミが動くのを防ぎます。

これらの技術を組み合わせ、「熱膨張」を防ぐための徹底したクーラント（切削液）管理を行うことで、磁石の使えないアルミであっても、究極の平面を削り出すことができるのです。



画像で見る、裏表のドラマ。意図的な「逃がし」の設計

ここで、実際のアルミプレートの画像をご覧ください。

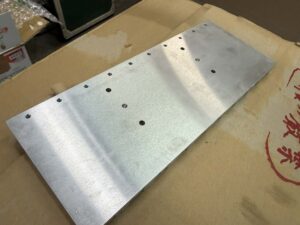

この部品は、表面が完璧な平面度を要求される基準面となり、整然と並んだMネジのタップ穴が加工されています。

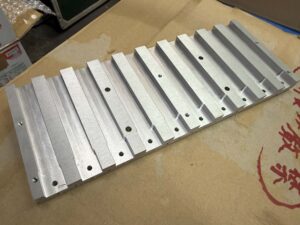

一方で、裏面に目を向けると、多数の「溝」や「リブ」が規則的に切削加工されています。

この一見すると何の変哲もない溝形状とみられますが、軽量化や他部品との干渉を避けるためだけでなく、実は加工屋の視点から見ると、応力を解放するための意図的な『逃がし』として機能しています。
分厚い無垢のアルミ板のまま削るよりも、このように溝を設けて断面積を減らすことで、金属が自由に動けるスペースが生まれ、反ろうとする力を上手く分断・吸収することができるのです。

表の平面度を守るために、裏面の形状でストレスを逃がす。
これは、ただ図面通りに削るだけでは不可能です。設計段階から加工のプロが参画し、金属の特性を考慮した形状をすり合わせることで、はじめて実現できる精度です。



結論：反りに悩む前に、関東精密へご相談ください

たかが反り、されど反り。
磁石の使えないアルミの薄板プレートにおいて、妥協のない平面度を保証するのは、決して容易なことではありません。

しかし、株式会社関東精密には、金属の「声」を聞き分け、その性質を完全にコントロールした、究極の平面を創り出す執念があります。

他社で「アルミの薄板は反るから無理だ」「マグネットに付かないから精度が出ない」と断られた図面。
組み立て時のすり合わせに膨大な時間を奪われているベースプレート。

その反り、私たちが止めてみせます。
株式会社関東精密は、材料の残留応力、加工応力の見極め、チャッキングのストレス、加工熱、すべてを科学的かつ直感的にコントロールし、皆様の期待を超える精度をお届けします。

アルミの反りでお悩みなら、ぜひ一度、図面を持って私たちにご相談ください。最適な工法と保持技術で、皆様のモノづくりを全力でサポートいたします。
