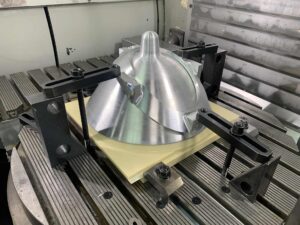

“発想力”で不可能を可能にする、オーダーメイド治具設計の神髄

「こう固定したいが、物理的に無理」

「この作業を自動化したいが、方法が思いつかない」

「機械設計」ではなく、課題を解決するための「発明」に近い行為である。

「どんな課題にも固定観念なく向き合い、最適解を創造する」



その「無理難題」、本当に解決策はないのでしょうか？

「この鏡面仕上げの部品、指紋一つつけずに、かつ頑丈に固定して次の加工をしたい」
「ゴムのように柔らかいこの素材を、変形させずに、精密な位置に固定する方法はないものか…」

「この複雑なハウジングの内部で、二つの部品を正確な位置関係で組み付けたいが、外からは手も工具も入らない」

「こう固定したいが、物理的に無理」

「この作業を自動化したいが、方法が思いつかない」



モノづくりの現場は、常にこうした「教科書には載っていない」課題との戦いです。
JISの便覧を開いても、標準的なクランプメーカーのカタログをめくっても、目の前にあるユニークな課題に対する直接的な答えは見つかりません。そして多くの担当者が、「これは物理的に不可能だ」「手作業で、熟練の感覚に頼るしかない」と、半ば諦めにも似た結論に至ってしまうのではないでしょうか。



しかし、私たちは、そこに思考停止せず、もう一歩深く踏み込むことこそが、技術屋の真価だと考えています。
治具設計とは、時に機械工学の知識だけでなく、物理の原理に立ち返り、時には全く異なる分野のアイデアを借用する「発想力」が試される領域です。

本記事では、凝り固まった常識を一度リセットし、柔軟な発想で「無理難題」を解決へと導く、オーダーメイド治具設計の神髄とその思考プロセスについてお話しします。

なぜ「普通の治具」では通用しないのか

前例のない課題に、既存のソリューションが通用しないのは当然です。それらの課題には、多くの場合、通常の治具設計の前提を覆すような、厄介な特徴が潜んでいます。



特徴1：相反する要求（Paradoxical Requirements）

課題が複雑になればなるほど、「Aを立てればBが立たず」という状況に陥ります。
◆「剛性 vs 無応力」: 「加工の振動に耐えるほど強く固定したいが、部品が歪むような応力は一切かけたくない」
◆「アクセス性 vs 支持」: 「工具が届くように、加工箇所の周りは大きく開けておきたいが、その加工箇所に一番近いところをしっかり支えてびびりを抑えたい」
◆「高精度 vs 汎用性」: 「ミクロン（μm）単位の位置決め精度が欲しいが、少しサイズの違う派生品にも、できれば同じ治具で対応したい」

これらの矛盾を、カタログ品の組み合わせだけで解決するのは、ほぼ不可能です。

特徴2：特異な形状・材質

世の中の製品は、常に進化しています。それに伴い、部品の形状や材質も、従来の常識では考えられなかったものへと変化しています。
◆幾何学的特徴： 平行な面や、掴むための平面が一切ない、自由曲面だけで構成された部品
◆材質的特徴： 極端に脆い（セラミックス、ガラス）、柔らかい（エラストマー、シリコン）、傷つきやすい（光学部品、鏡面仕上げ）、軽い（薄肉中空品）など

こうした部品を相手にするには、Vブロックやバイスといった標準的な固定具は、もはや無力です。

特徴3：治具に「機能」が求められる

課題によっては、治具に単なる「固定（ホールディング）」以上の役割が求められます。
◆可動機能：部品を掴んだまま、90度回転させたり、スライドさせたりしたい
◆計測機能：部品を固定した状態で、センサーが特定の寸法をチェックできるようにしたい
◆ガイド機能：手作業で挿入するピンなどを、正しい角度と位置に導くガイドが欲しい

ここまで来ると、治具はもはや「静的な道具」ではなく、それ自体が目的を達成するための「能動的な装置（メカニズム）」としての側面を帯びてきます。

常識を疑う「発想の転換」プロセス

私たちは、こうした難問に直面したとき、すぐにCADに向かうことはしません。まず、チームで集まり、徹底的に思考を巡らせることから始めます。

思考法1：課題の「因数分解」と目的の再定義

「どうやって固定しよう？」と考える前に、「そもそも、この工程で達成したい【真の目的】は何か？」「作用する力のベクトルは？」「絶対に触れてはいけない箇所はどこか？」と、課題を構成する要素を細かく分解していきます。
例えば、「傷をつけずに固定したい」という課題は、「【非接触】で位置を拘束できないか？」あるいは「【接触しても傷がつかない】方法はないか？」と再定義できます。この最初の問いの立て方で、その後の発想の広がりが全く変わってきます。

思考法2：異分野の原理を「借用」する

解決策のヒントは、機械加工の世界の外にあることも少なくありません。物理、化学、生物、時には日用品の中にさえ、アイデアの種は眠っています。

【発想例A：氷の力で固定する「氷結チャック」】
◆課題：非常に薄肉で、蜂の巣のように複雑な形状の部品。どこを掴んでも歪んでしまう。
◆アイデア：部品の形状に合わせた受け皿を作り、部品をセットして水を満たし、全体を凍らせてしまう。氷が部品のあらゆる隙間に入り込み、完璧なサポート材となるため、応力ゼロで、かつ極めて高い剛性で固定できます。これは、最先端の加工現場で実用化されている技術です。

【発想例B：空気の力で浮かせる「エアホッケー式組立治具」】
◆課題：数百kgあるが、底面は鏡面仕上げ。この重量物を、傷一つつけずに±0.1mmの位置へスライドさせて組み付けたい。
◆アイデア：エアホッケーの盤面のように、治具の定盤に多数の空気穴を開け、下からエアを吹き出す。すると、重量物は空気の膜の上に浮上し、わずかな力で摩擦なくスライドさせることが可能になります。位置が決まったらエアを止め、静かに着地させて固定します。

思考法3：「何もしない」という究極の選択

時には、複雑な機構を追加するのではなく、いかに「何もしないか」が最適解になることもあります。

【発想例C：重力だけで位置決めする「ネスト治具」】
◆課題：下面が安定した形状の部品。とにかくシンプルで、誰が使っても同じ位置に置ける治具が欲しい。
◆アイデア：部品の形状を3Dスキャンし、その形状がぴったりと収まる「巣（ネスト）」を精密に削り出します。作業者は、その巣の上に部品を【置くだけ】。部品自身の重力（Gravity）によって、常に同じ位置・同じ姿勢に収まります。クランプ機構が一切ないため、コストも安く、故障もありません。



よくある質問（FAQ）

Q1. こんな突飛なアイデア、本当に実現できるのですか？

A1. アイデア（発想）と、それを実現する技術（設計・加工）は、車の両輪です。私たちは、長年培ってきた精密加工技術と、様々な機構設計の知見があるからこそ、一見「突飛」に見えるアイデアを、現実的な治具として形にすることができます。もちろん、全てのアイデアが実現可能とは限りませんが、**最初から「不可能」と決めつけずに、あらゆる可能性を探求する**のが私たちの信条です。



Q2.発想がユニークな分、治具のコストも高くなるのでは？

A2.創造的な治具が、必ずしも高価とは限りません。「発想例C：ネスト治具」のように、機構をなくすことで、むしろ従来よりもシンプルで安価になるケースも多々あります。重要なのは、**その治具がもたらす価値との比較**です。もし、そのユニークな治具が、高価な部品の不良率を30%から0%にできるのであれば、その投資は瞬時に回収できるはずです。私たちは、コストと効果のバランスを常に考え、最適な解決策を提案します。



Q3.解決策が全く見えない段階でも、相談に乗ってもらえますか？

A3.大歓迎です。むしろ、お客様も私たちも、まだ答えを持っていない段階こそ、最も創造的なパートナーシップが生まれる瞬間だと考えています。お客様には、専門家として「課題」を深く教えていただき、私たち専門家は、その課題を解決するための「アイデア」を全力で考えます。この共同作業を通じて、初めて「不可能」の壁を越えることができるのです。



その「不可能」、私たちと一緒に悩みませんか？

もし、あなたの目の前に、誰も解き方を知らない「知恵の輪」のような課題があるのなら。
もし、「こんなこと、出来るわけがない」と、周りから言われ、あなた自身も諦めかけているのなら。

その課題を、私たちに「壁打ち」してみませんか？

私たちは、単なる加工業者や設計屋ではありません。お客様の隣に座り、同じ目線で、一緒になって頭を悩ませ、考え、そして「あっ！」という閃きの瞬間を共有する、問題解決のパートナーです。



固定観念を捨てれば、解決策は必ず見つかります。
その「不可能」だと思っていた扉の鍵を、私たちの「発想力」で、一緒にこじ開けてみませんか。
