捨てボス加工の極意：複雑形状と薄肉ワークの精度を極限まで引き出す治具設計と切削アプローチ

現代の製造業において、航空宇宙、医療機器、半導体製造装置などの分野で求められる部品の精度は、極限の領域へと突入しています。神奈川県横浜市や川崎市、さらには東京都内の最先端メーカーから寄せられるご相談の多くは、従来のクランプ方法では加工不可能な複雑形状や、加工応力によって歪みが生じる極薄肉部品の切削に関するものです。これらの難題を克服し、図面通りの幾何公差をミクロン単位で実現するための究極のアプローチが「捨てボス加工」です。本記事では、切削抵抗の分散メカニズムから熱変位のコントロール、最新鋭の5軸加工機との連携に至るまで、捨てボス加工の技術的深淵を詳細に解説します。設計段階から加工プロセス全体を見据えたこの技術は、製品の品質を根底から支える重要なファクターとなります。



捨てボス加工が求められる技術的背景と力学的優位性

製造業の高度化に伴い、部品に求められる幾何公差は厳しさを増しています。特に、全体の体積に対して削り出す部分が多い部品や、三次元的な自由曲面を持つ部品において、ワークをいかにして機械に固定するかという「ワークホーディング（保持）」の課題は、加工精度を決定づける最大の要素です。



難削材および薄肉形状におけるクランプの限界と課題

従来のバイス（万力）やクランプ治具を用いた固定方法では、ワークに対して外部から強い物理的圧力を加える必要があります。しかし、薄肉のアルミニウム合金（A5052やA7075など）や、応力に対して敏感なチタン合金などをバイスで強力に挟み込むと、その圧力自体がワークを弾性変形させてしまいます。この変形した状態で切削を行い、加工後にクランプを解放すると、ワークは元の形に戻ろうとするスプリングバック現象を起こし、結果として平面度や平行度が公差外となる致命的な欠陥を引き起こします。さらに、真空チャックを用いた保持方法も存在しますが、切削液の侵入や、重切削における横方向の切削抵抗に耐えられないという限界があります。これらの課題を根本から解決するのが、ワークの不要な部分に一時的な固定用突起（ボス）を設け、そこをボルト等で引き込んで固定する捨てボス加工です。



捨てボスによる切削抵抗の分散とビビリ抑制メカニズム

切削加工中、エンドミルやフェイスミルなどの刃物がワークに食いつく際、巨大な切削抵抗（主分力、背分力、送り分力）が発生します。ワークの固定が不十分な場合、この切削抵抗によってワーク微小な振動（ビビリ）が発生し、加工面品位の著しい低下や刃物のチッピング（欠け）を引き起こします。捨てボスをワークの構造的弱点や、切削抵抗が集中するポイントに戦略的に配置することで、ワークと治具ベース（サブプレート）が一体化し、極めて高い剛性を確保することが可能になります。複数の捨てボスによって支持されたワークは、切削時の振動エネルギーを治具ベースへと効率的に逃がすことができ、共振を防ぎます。これにより、切り込み量や送り速度を落とすことなく、高能率かつ高品位な重切削が実現し、刃物の寿命延長と加工時間の短縮という相反する要求を同時に満たすことができます。



5軸マシニングセンタのポテンシャルを解放する空間設計

近年導入が進む同時5軸マシニングセンタは、ワンチャッキングで多面加工ができるという圧倒的なメリットを持っていますが、周囲にクランプ治具が存在すると、主軸や刃物との物理的な干渉（衝突）を避けるために工具の進入角度が大きく制限されてしまいます。捨てボス加工を用いてワークの底面からボルトで引き込み固定を行うことで、ワークの上面および側面の4面（計5面）が完全にフリーな状態となります。これにより、5軸加工機の可動域を最大限に活かし、最短の工具長で最適なアプローチ角度からアグレッシブな切削を行うことが可能になります。工具の突き出し量を極限まで短くできることは、工具のたわみを最小限に抑え、加工精度を飛躍的に向上させる直結的な要因となります。





超高精度加工を実現する捨てボスの設計論と配置最適化

捨てボス加工は、単に突起を作れば良いというものではありません。材料の力学的特性、切削中の熱挙動、そして最終工程での除去プロセスまでを完全に予測した、緻密なエンジニアリングに基づく設計が不可欠です。



応力解析に基づく最適なボス配置と寸法決定プロセス

捨てボスの配置は、ワークの形状と加工パスに基づいて論理的に決定される必要があります。当社では、CAD/CAMシステムを用いた事前のシミュレーションを通じ、切削抵抗のベクトルを解析します。例えば、広大な面積を持つ薄肉プレートのポケット加工を行う場合、外周部だけでなく、中央部のたわみやすい領域にも均等に捨てボスを配置します。ボスの直径や高さ、内部に切るネジ（M4やM6など）のサイズは、ワークの材質（引張強さやヤング率）と、予想される最大切削負荷から逆算して決定します。ボスの断面積が小さすぎれば切削中に破断するリスクがあり、大きすぎれば後工程での除去に膨大な時間がかかります。この最適なバランスを見極めることこそが、プロフェッショナルとしての技術の核心です。



熱変位と材料の残留応力を考慮した加工パスの構築

金属加工において避けて通れないのが「熱」と「残留応力」の問題です。特にアルミニウム合金は線膨張係数が大きく、切削熱による寸法変化が顕著に現れます。また、圧延材などの無垢材には製造過程で生じた内部応力（残留応力）が蓄積されており、大量の切削を行うことで応力のバランスが崩れ、ワークが反り返る現象が起きます。捨てボス加工では、荒加工の段階で意図的にワークを治具に強固に拘束し、大部分の体積を取り除きます。その後、一度捨てボスの固定を緩めて内部応力を解放（ストレスリリーフ）し、再度適切なトルクで固定し直してから仕上げ加工を行うという、極めて高度な段取りを採用します。このプロセスにより、加工後の経年変化による歪みまでも極小化することが可能になります。



リバースエンジニアリングと3Dスキャンを活用した干渉チェック

複雑な鋳造部品や、過去の図面が存在しない部品の追加工において捨てボスを設ける場合、ワークの実際の三次元形状を正確に把握する必要があります。このようなケースでは、高精度の3Dスキャナーを用いたリバースエンジニアリング技術が力を発揮します。スキャンした点群データを基にポリゴンモデルを生成し、そのデータ上で治具ベースと捨てボスの位置関係をモデリングします。CAMソフトウェア上の仮想空間で完全なデジタルツインを構築し、機械のストローク限界、主軸頭の旋回範囲、刃物とボスの干渉チェックを事前に行うことで、実機でのトライエラーをゼロにし、初回の削り出しから完璧な精度を保証するワークフローを確立しています。



実践事例：捨てボス加工による幾何公差の追求と課題解決

ここでは、各企業が実際に手掛けた、極めて難易度の高い加工事例を通じて、捨てボス加工がどのように技術的ブレイクスルーをもたらしたのかを解説します。



航空宇宙産業向け薄肉プレートの平面度保証プロセス

※守秘義務およびプライバシー保護のため、内容は一部変更しています。
神奈川県内の航空宇宙関連企業様より、A7075（超々ジュラルミン）を用いた、サイズ400mm×400mm、最終肉厚がわずか1.5mmとなる大型の軽量化ハニカム構造プレートの製作依頼を受けました。元の無垢ブロック材から実に体積の85パーセント以上を削り落とすという、極めて変形リスクの高い要件でした。求められた平面度は0.01mm以下です。通常のクランプでは、荒加工の時点で材料の残留応力により数ミリ単位の反りが発生し、加工不可能な状態でした。

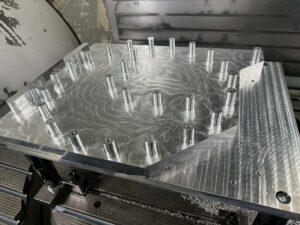

そこで、ワーク裏面となる領域に計24個の円柱状の捨てボス（直径12mm、M6タップ穴付き）を均等配置する専用治具ベースを設計・製作しました。第一工程でこの捨てボス群を削り出し、治具ベースの裏面からすべてのボスを均一なトルクでボルト締結しました。この完全拘束状態で、高能率なトロコイド切削パスを用いて表面の体積を一気に除去。切削抵抗は24個のボスを通じて厚さ50mmの治具ベースへと分散され、薄肉部特有の高周波ビビリは完全に抑制されました。
仕上げ加工前には、すべてのボルトを一度緩めて応力を解放し、ダイヤルゲージで変位を確認後、マイクロトルクレンチを用いて応力がかからないギリギリの力で再締結を行いました。最終的に、高精度なマシニングセンタによる微細な仕上げパスを実行し、三次元測定機による検査において平面度0.008mmという要求を凌駕する精度を達成しました。この複雑な工程管理こそが、難加工を成功に導く当社のノウハウです。



複雑な三次元自由曲面を持つ光学機器部品の5面同時加工

※守秘義務およびプライバシー保護のため、内容は一部変更しています。
東京都内の光学機器メーカー様から、チタン合金（Ti-6Al-4V）製の特殊なハウジング部品の試作依頼をいただきました。この部品は、外部からの光の乱反射を防ぐための複雑な流線型曲面を持ち、かつ内部には高精度なレンズをマウントするための公差0.005mmのボーリング穴が複数存在する形状でした。チタン合金は熱伝導率が低く、切削熱が刃先に集中しやすいため、加工中にワークが動いてしまうと即座に刃物の破損とワークの不良に直結します。
側面や斜め方向からのアプローチが必須であるため、バイスでの保持は不可能と判断しました。製品の最終形状に影響を与えない底面側の外周部に、橋渡し状の捨てボス（ブリッジ構造）を4箇所設定しました。この捨てボスを利用して特注のゼロポイントクランプシステムに直結させ、同時5軸マシニングセンタにセットアップしました。
捨てボスによってワークが完全に宙に浮いた状態で強固に保持されるため、A軸・C軸をダイナミックに旋回させながら、ボールエンドミルによる滑らかな同時5軸加工を実施しました。クランプの付け替え（段取り替え）が一切不要となったことで、複数のレンズマウント穴の同軸度および位置度は極めて高い水準で保証されました。加工完了後、ワイヤー放電加工機を用いて捨てボスを応力ゼロの状態で切り離し、切断面を熟練の技術者が手仕上げで滑らかに整えることで、外観の美しさと寸法の完璧さを両立させた製品を納品いたしました。



圧倒的な品質を約束する株式会社関東精密が選ばれる5つの理由

過酷な公差要求や複雑な形状加工において、全国のプロフェッショナルから株式会社関東精密が選ばれ続けるのには、確固たる理由があります。当社の技術的優位性を5つの視点から解説します。



最新鋭の5軸加工機と高度なCAMエンジニアリング

1つ目の理由は、機械のポテンシャルを極限まで引き出す設備とソフトウェアの融合です。当社は、熱変位補正機能や高精度スケールフィードバックを備えた最新鋭の同時5軸マシニングセンタを複数台保有しています。しかし、真の強みはそれを操るCAMエンジニアリング能力にあります。捨てボス加工をはじめとする複雑な加工パスの生成において、工具の負荷変動を一定に保つための高度な軌跡計算を行い、機械の限界性能を引き出しながらも安全かつ高精度な加工を実現しています。



治具設計から切削、表面処理までを完結する一貫生産体制

2つ目の理由は、すべてを自社内でコントロールできる一貫体制です。捨てボス加工を成功させるためには、ワークを固定するための「専用の治具（サブプレート）」の精度が命となります。当社では、お客様の図面を基に、加工に最適な治具の設計から製作までを社内で完結させます。外注に依存しないため、治具の微細な調整や加工プロセスの変更に即座に対応可能であり、設計思想が加工現場にダイレクトに反映される環境が、妥協のない品質を生み出しています。



高難度材料・難削材における圧倒的な加工ノウハウの蓄積

3つ目の理由は、材質ごとの特性を熟知した加工ノウハウです。アルミニウム合金の歪み対策はもちろんのこと、インコネル、ハステロイ、チタン合金といった難削材においても、最適な捨てボスの寸法設計と切削条件のデータベースを構築しています。材料のヤング率や熱伝導率を考慮し、「どこをどう保持すれば変形しないか」という力学的な最適解を瞬時に導き出すことができる経験値が、他社で断られた案件をも成功に導く原動力となっています。



三次元測定機によるミクロン単位の品質保証とISO基準の徹底

4つ目の理由は、徹底した品質保証体制です。加工技術がいかに優れていても、それを客観的に証明できなければ意味がありません。恒温室に設置された超高精度なCNC三次元測定機を用い、JISおよびISO規格に準拠した厳密な測定を行います。捨てボスを除去した後の最終製品において、平面度、真直度、位置度などの幾何公差が設計要件を完全に満たしているか、全数または抜き取りでの厳密な検査データ（測定データ）を添付して納品し、絶対的な安心をお約束します。



日本のモノづくりを支える機動力と立地優位性

5つ目の理由は、迅速な対応力と柔軟なコミュニケーション体制です。株式会社関東精密は、神奈川県横浜市を拠点とし、川崎市、相模原市、東京都内をはじめとする関東圏の主要な産業ハブへ抜群のアクセスを誇ります。開発・設計担当者様と直接お会いして図面や3Dデータを見ながらの技術的な打ち合わせや、試作段階での急な仕様変更にもスピーディに対応できる機動力は、開発リードタイムの短縮に直結し、お客様のビジネスの成功を強力に後押しします。



現場の課題を解決する捨てボス加工のコストと工程管理

捨てボス加工は非常に有効な手段ですが、材料の無駄や工程の増加という懸念を持たれる設計者様も少なくありません。当社では、これらをいかに最適化し、トータルコストを下げるかに注力しています。



捨てボス追加による材料歩留まりと加工時間の最適化バランス

捨てボスを設けるためには、最終製品のサイズよりも一回り大きいブロック材（素材）を用意する必要があります。これは一見すると材料費の増加（歩留まりの低下）に繋がりますが、総合的なコストを分析すると明確なメリットがあります。不安定なクランプによる加工不良（スクラップ）の発生率、ビビリを抑えるための送り速度の低下、そして専用の複雑な保持治具を製作するコストを考慮した場合、材料費がわずかに上がったとしても、捨てボスによって加工速度を最大化し、不良率をゼロに近づける方が、トータルでの製造コストとリードタイムは大幅に削減されます。当社では、必要な強度を満たす最小限の捨てボスサイズを計算し、材料の無駄を極限まで省く設計を提案いたします。



最終工程における捨てボス除去と表面仕上げのクオリティコントロール

捨てボス加工において最も神経を使うのが、最終工程である「ボスの除去」です。せっかく高精度に削り出した本体に、ボスを切り離す際の応力や振動で傷をつけてしまっては元も子もありません。当社では、ワークの形状や材質に応じて、複数の除去アプローチを使い分けています。薄肉でデリケートな部品の場合は、機械的な切削抵抗が全くかからないワイヤー放電加工機を用いて、捨てボスを根本から静かに切断します。また、マシニングセンタで除去を行う場合は、ワーク本体を特殊な樹脂や低融点合金で一時的に固定（ポッティング）し、振動を完全に封じ込めた状態で微小なエンドミルで除去加工を行います。切断後の跡は、手仕上げや微細な研磨加工によって周囲の面と完全に馴染ませ、図面指示通りの美しい表面粗さに仕上げます。



捨てボス加工および難加工に関するよくあるご質問（Q&A）

ここでは、お客様から寄せられる技術的・ビジネス的なご質問に対し、具体的かつ論理的に回答いたします。





設計・構想段階に関する技術的ご質問

Q. 図面上で捨てボスの位置を指定する必要がありますか？

A. いいえ、お客様側で指定していただく必要はございません。お預かりした製品の3Dモデルや図面を基に、当社のエンジニアが切削プロセスをシミュレーションし、力学的にもっとも適切で、かつ製品機能に影響を与えない位置（非意匠面など）へ捨てボスの配置をご提案いたします。

Q. どんな材質でも捨てボス加工は有効ですか？

A. はい、有効です。アルミや樹脂などの柔らかく変形しやすい材料での歪み防止はもちろんのこと、ステンレス、チタン、インコネルといった難削材においては、強力な切削抵抗に耐えるための強固な保持方法として極めて高い効果を発揮します。材質ごとにボスの太さやネジの深さを最適化します。

Q. 捨てボスを切断した後の跡はどうなりますか？

A. 切断方法はワイヤーカットやエンドミル加工を用いますが、切断直後は微小な段差やツールマークが残ります。その後、指定された表面粗さ（Ra）に合わせて、機械加工による追加工や、熟練工による精密な手仕上げ（ペーパーがけ等）を行い、製品の品質基準を満たす状態に美しく仕上げます。

Q. 製品の肉厚が1mm以下と非常に薄いのですが、加工可能ですか？

A. 可能です。極薄肉の加工こそ、捨てボス加工が最も威力を発揮する領域です。加工中のビビリや熱変形を防ぐために、捨てボスの配置間隔を密にし、治具プレートと完全に一体化させることで、肉厚1mm以下のペラペラの形状であっても高精度に削り出す実績が多数ございます。

Q. リバースエンジニアリングによる追加工にも対応していますか？

A. 対応しております。図面がない鋳造品や過去の部品に対して、3Dスキャナーで形状を取り込み、そのデータ空間上で捨てボスの追加位置を設計することが可能です。干渉を避けた確実な治具設計と加工パスを作成いたします。



加工条件・コスト・納期に関するご質問

Q. 捨てボスを設けることで材料費が高くなりませんか？

A. 確かに一回り大きな素材が必要になるため、素材単体のコストは上がります。しかし、複雑な専用治具を作る費用や、加工中の不良発生リスク、段取り替えの時間を大幅に削減できるため、結果としてトータルの製造コストは安く抑えられるケースがほとんどです。

Q. 試作品1個からの依頼でも対応してもらえますか？

A. もちろんです。株式会社関東精密では、試作品1個、図面1枚からのご依頼を歓迎しております。特に開発段階での一品モノの難加工においては、柔軟な治具設計ができる当社の体制がお客様の開発スピード向上に貢献いたします。

Q. 加工リードタイムは通常どれくらいですか？

A. 形状や材質、工場の稼働状況によりますが、通常の切削部品であれば2週間から4週間程度が目安となります。捨てボス加工用の専用サブプレートの設計・製作が含まれる難加工の場合でも、すべて社内一貫生産のため、極力無駄を省いた最短納期で対応いたします。

Q. 三次元測定機での検査データは提出してもらえますか？

A. はい、ご要望に応じて詳細な検査データ（測定成績表）を添付して納品いたします。幾何公差（平面度、同軸度、位置度など）が厳しい部品については、恒温室にて高精度CNC三次元測定機を用いて全数または規定数の検査を徹底しております。

Q. 横浜市以外の遠方からの依頼も可能ですか？

A. はい、全国どこからでもご依頼を承っております。神奈川県内（横浜市、川崎市、相模原市等）や東京都近郊であれば、直接お伺いしての技術的なお打ち合わせもスムーズに行えますが、遠方のお客様ともWEB会議システムや3Dデータのやり取りを通じて、密接なコミュニケーションを図りながらプロジェクトを進めております。





まとめ

本記事では、極限の精度を追求するための「捨てボス加工」のメカニズムから、実践的な設計論、そして加工プロセス全体にわたる当社の技術的アプローチについて解説いたしました。一見すると無駄に見える突起が、実はミクロン単位の幾何公差を保証し、難削材や極薄肉部品の加工を成功に導くための最も論理的で強力なソリューションとなります。株式会社関東精密は、最新鋭の5軸マシニングセンタと、長年蓄積された治具設計・CAMエンジニアリングのノウハウを融合させ、お客様の「作れない」を「作れる」に変える技術集団です。

図面がない構想段階でのご相談も歓迎します。難削材の加工限界でお困りの際は、ぜひ株式会社関東精密へお問い合わせください。
