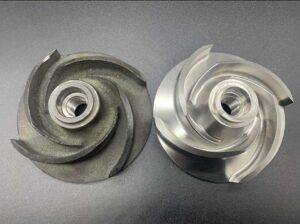

図面消失、メーカー廃業。「もう直せない」と諦める前に。摩耗した古い部品を現代の技術で蘇らせる、リバースエンジニアリングの真髄

▼ こんな方に読んでほしい

・ 稼働から数十年の古い専用機が故障し、メーカーも既に廃業しているため、部品の交換ができずライン停止の危機に直面している工場長
・ 壊れた部品の現物はあるが、摩耗が激しすぎて「元の寸法」が分からず、地元の加工業者から図面化や製作を断られた保全・メンテナンス担当者
・ 単に壊れた部品を直すだけでなく、材質や形状をアップグレードして「二度と同じ箇所が壊れないようにしたい」と考えている生産技術エンジニア





 序論：工場の心臓が止まる日。「図面がない」という絶望

皆様、こんにちは。株式会社関東精密の杉田です。

日本の製造現場には、昭和から平成にかけて作られた、非常に頑丈で優秀な専用設備が数多く稼働しています。これらの機械は工場の心臓部として長年活躍していますが、ある日突然、寿命を迎えたたった一つの部品が割れることで、ライン全体が完全に沈黙してしまうことがあります。



「すぐに交換部品を手配しろ！」



しかし、設備担当者が直面するのは、物理的な故障以上の高く分厚い壁です。
機械メーカーはすでに廃業している。あるいは、メーカーは存在していても「30年前の機種なのでサポートを終了しました。図面も残っていません」と冷たく突き放される。

たった一つのギアやシャフトが手に入らないだけで、数千万円の設備投資をして新しい機械を丸ごと買い替えなければならないのか。

このような絶望的な状況に陥った時、諦めて設備をスクラップにする前に、ぜひ私たち株式会社関東精密にご相談ください。
失われた図面を、泥と油にまみれた「壊れた現物」から読み解き、新たな命を吹き込む技術。それが、私たちが誇る「リバースエンジニアリング」です。





 摩耗した現物は「嘘」をつく。ただのコピーは不良品を生むだけ

「壊れた部品の現物ならあるんです。最近は3Dスキャナーがあるから、スキャンして同じものを作ってください」

保全担当のお客様から、このようなご相談をいただくことがよくあります。
確かに、最新の3Dスキャナーを使えば、壊れた部品の形状をあっという間にデータ化することができます。しかし、ここに大きな落とし穴があります。

お客様が持ち込む部品は、何万時間も酷使され、すり減り、歪んだ「壊れた部品」です。
そのすり減った部品を高精度にスキャンして、そのままマシニングセンタで削り出すとどうなるでしょうか。出来上がるのは、新品の金属から作られた「最初から摩耗していて、最初から歪んでいる不良品」です。現物の寸法は、私たちに「嘘」をつくのです。

私たちプロの加工屋は、スキャンデータを鵜呑みにはしません。
例えば、軸が入る穴の直径を測定して「49.85ミリ」だったとします。私たちは機械設計のセオリーから、「ここはベアリングが圧入される箇所だ。本来の設計者は『50.00ミリ（公差H7）』と図面に書いていたはずだ。それが長年の摩擦で削れてしまったに違いない」と推理します。

壊れた「今の姿」をコピーするのではなく、設計者が当時描いたであろう「本来の姿」を逆算して割り出す。これが、ただの3Dコピー屋には絶対に真似できない、本物のリバースエンジニアリングです。





 材質の謎解き。外見からは見えない「強さ」の解読

寸法が分かっても、まだ削ることはできません。
「この古い部品は、そもそも何という材質で作られていたのか？」という最大の謎が残っています。

見た目は同じ銀色の鉄でも、柔らかい生鉄（SS400）なのか、粘り強いクロモリ鋼（SCM440）なのか、表面だけカチカチに焼き入れされた炭素鋼（S45C）なのか。材質を間違えれば、数日で再び粉々に砕け散ります。

図面がない以上、現物から材質を特定しなければなりません。
私たちは、部品の用途や使われている環境（熱、薬品、衝撃など）を詳細にヒアリングし、硬度計で表面の硬さを測り、時には削った時の火花の色を見て、材質と熱処理の有無を特定します。
この材質の特定作業こそ、長年あらゆる金属を削り、金属の特性を知り尽くした加工屋にしかできない職人技です。





 過去の弱点を克服する。リバースエンジニアリング＋VA/VE提案

どうせ一から作り直すのであれば、「壊れた古い部品と全く同じもの」を作るのはもったいないと思いませんか？
特定の箇所が破損したということは、そこに設計上の弱点があった、あるいは長年の使用で設備に負荷がかかるようになったという証拠です。

株式会社関東精密は、部品を復元する際、必ず「なぜ壊れたのか」を分析し、元の部品よりも寿命を延ばすための改良提案（VA/VE）を積極的に行います。



【改良提案の具体例】

・ 応力集中の緩和： シャフトの段差部分からポッキリ折れていた場合、元は直角（ピン角）だった角に「R（丸み）」を追加し、力が集中して折れるのを防ぐ形状に変更します。
・ 材質と熱処理のアップグレード： 摩耗が激しかった部品を、より強度が高く粘り強い材質に変更し、さらに表面に特殊なコーティングを追加して耐摩耗性を高めます。
・ メンテナンス性の向上： 取り外しが困難だった部品に、次回交換時にスパナが掛かるような「二面幅」や「引き抜き用のタップ穴」を新たに追加します。

過去の遺物を、現代の最新材料と加工技術を使って「進化」させる。これが、私たちがお客様に提供したい本当の価値です。





 結論：機械を諦める前に、横浜へお越しください

メーカーのサポートが終了したからといって、素晴らしい機械をスクラップにする必要はありません。
手元に、油と泥にまみれた「壊れた部品の欠片」さえ残っていれば、まだ希望はあります。

「こんなボロボロの金属の塊からでも、本当に作れるのだろうか？」

そんな不安をお持ちでしたら、まずは現物を箱に詰めて、横浜の株式会社関東精密へお送りください。
三次元測定のテクノロジーと、職人の鋭い推理力、そして妥協を許さない切削・研削加工の技術。これらすべてを一つの工場内で完結させることで、圧倒的なスピードと確かな品質をお約束します。

ただ形を真似るだけではない。寸法に込められた意図を読み解き、弱点を克服し、完璧な精度で削り出した「進化した部品」を、皆様の工場へお届けいたします。
機械の心臓を再び動かすお手伝いを、私たちにさせてください。



「諦める前に」：リバースエンジニアリングで救える典型的なケース

関東精密へのご相談の中で特に多いのが、以下のような「もうどうにもならない」という状況からのご連絡です。これらの多くは、リバースエンジニアリングの技術で解決できます。

• 30〜40年前に輸入した設備のキー部品が破損したが、メーカーはとっくに廃業
• 社内で長年使ってきた専用機の設計図面が移転や担当者交代で消失
• 海外製特殊設備の摩耗部品を「本国に送れ」と言われたが、時間・コストが現実的でない
• 購入元の商社・代理店が廃業し、サポート先がなくなった
• OEM供給を受けていた部品のメーカーが製造中止を突然宣言した

このような状況は、製造業において決して珍しくありません。しかし現物さえあれば、現代のリバースエンジニアリング技術でほぼ確実に対応できます。

古い部品を「現代の技術」で蘇らせるプロセス

フェーズ1：現物調査と材質特定

古い部品の材質は、現物を見るだけでは判断できないことがほとんどです。以下の方法で材質を特定します。

• 硬度測定：ロックウェル硬度計・ビッカース硬度計で硬度を測定し、熱処理の有無と硬度グレードを推定
• 磁性確認：磁石で磁性の有無を確認（磁性あり→一般鋼・鋳鉄系、磁性なし→ステンレスSUS304系・アルミなど）
• 外観・切削テスト：色・光沢・チップの形状から材質を推定
• XRF（蛍光X線）分析：必要に応じて元素組成を分析し、鋼材グレードを特定（SKD11・SKH51・SUS440Cなど）

フェーズ2：精密測定・形状データ化

現物の形状を「加工できる数値データ」に変換します。部品の形状・精度要求に応じて最適な測定手段を選択します。

• 単純な回転体・平面部品：ノギス・マイクロメータ・3次元測定機による精密測定
• 複雑な3D曲面・全体形状：3Dスキャナー（光学式）による高密度点群取得
• 内部構造・組み込み部品：X線CTスキャンによる断面形状の取得

フェーズ3：設計意図の読み解きとCADデータ作成

測定データをもとに、「現物の形状」から「製造用CADデータ」を作成します。この段階が最も専門的な判断が必要な工程です。

特に重要なのは「摩耗・損傷している部位の復元」です。摩耗したピン穴・すり減ったV溝・欠けた歯形などは、測定値をそのままデータ化しても使えません。機能・使用状況から「本来の設計値」を推定し、適切な公差と共にCADデータに落とし込みます。

フェーズ4：現代の加工技術・材料での製作

作成したCADデータをもとに、現代の加工設備で製作します。ここでは、オリジナル部品と「同等以上の品質」を実現するために、現代の素材・表面処理技術を積極的に活用します。

古い部品の課題	現代技術による解決策
耐摩耗性が低く短命だった	DLCコーティング・TiNコーティングで耐摩耗性を大幅向上
熱処理のバラつきで精度が安定しなかった	現代の真空熱処理炉で均一・高精度な熱処理を実現
重量が重く取り扱いが大変だった	アルミ・チタン等の軽量材料への置き換えを検討
錆びやすく定期的な手入れが必要だった	ステンレス化・防錆コーティングで長期間無メンテナンス化

緊急対応：ラインが止まっている状況での対処法

設備トラブルでラインが止まっている場合は、以下の手順で迅速に対応します。

1. 今すぐ電話・メールでご連絡ください：状況を把握し、優先度を上げて対応
2. 現物を最短で持ち込み・発送：当日受け取りから調査開始
3. 受け取り当日に概算見積もり・納期をご提示：最優先で取り掛かる場合は24時間以内の着工も可能
4. シンプルな形状の部品は最短翌日〜3日での納品実績あり

よくあるご質問（FAQ）

Q1. 何十年も前の部品でも対応できますか？

はい、古さは問題ではありません。「現物がある」ことが最低条件です。設計図・材料証明・型番が全て不明でも、現物から情報を読み取って対応できます。

Q2. 一つしかない大切な現物を傷つけずに測定できますか？

3Dスキャナーによる非接触測定、または精密測定機による非破壊測定が可能です。現物を加工・傷つけることなくデータ化できます。

Q3. 複数点数のアセンブリ（組み合わせ部品）全体の調達もできますか？

はい、ユニット全体の各部品を一品ずつリバースエンジニアリング・製作することも可能です。組み付け確認を行いながら、ユニット全体として機能することを確認してから納品します。

Q4. 製作後に同じ部品を追加発注することはできますか？

もちろんです。一度CADデータ・製作実績が蓄積されれば、2回目以降は短納期・低コストで対応できます。消耗品として定期的に発注いただくことも歓迎します。

まとめ

「図面消失・メーカー廃業・部品廃番」という状況は、製造業において深刻な問題です。しかし、現物が一つでもあれば、関東精密のリバースエンジニアリング技術でほぼ必ず復元・再製作が可能です。「もう直せない」と諦める前に、まずご相談ください。緊急事態には迅速に対応します。
