図面なき金属の欠片を蘇らせる「探偵たち」。ただのコピー機では絶対に真似できない、リバースエンジニアリングの真髄

▼ こんな方に読んでほしい

・ 稼働数十年の古い専用機が故障し、メーカーも廃業して図面がなく、ライン停止の危機に直面している工場長
・ すり減ってしまった摩耗部品を3Dスキャン業者に依頼したが、「現物通りの寸法」でデータ化されてしまい、使い物にならず困っている保全担当者
・ 「壊れたから直す」だけでなく、同じ箇所が二度と壊れないように材質や形状のアップグレード（対策）を求めている開発エンジニア





 序論：その「鉄の塊」は、ただのゴミではありません

「機械が止まった。開けてみたら、部品が真っ二つに割れていた」
「すぐにメーカーに問い合わせたが、20年前の設備でもう図面も部品もないと言われた」

製造現場において、これほど背筋が凍る瞬間はありません。
図面がない。スペアパーツもない。しかし、この設備が動かなければ、工場全体の生産がストップし、莫大な損失が発生してしまう。

途方に暮れたお客様は、油と泥にまみれ、無残に割れた部品の欠片を握りしめて、私たち株式会社関東精密の工場へ駆け込んできます。

「図面はないんですが、これと同じもの、作れませんか？」

結論から申し上げます。



それ、作れます。

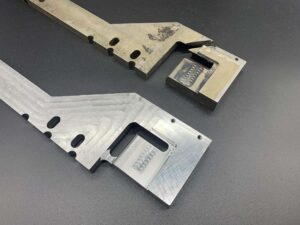

失われた図面を現物から読み解き、新たな部品として蘇らせる技術。それが「リバースエンジニアリング（現物再生）」です。

しかし、この技術は決して魔法ではありません。また、最新の3Dスキャナーに放り込めば自動的に図面が出てくるような、単純なものでもありません。
本記事では、図面なき部品を蘇らせるために、私たちが現場でどのような「推理」と「再構築」を行っているのか、ただのコピーではない真のリバースエンジニアリングの世界をご案内します。



スキャンデータの罠。摩耗した19.95ミリの謎を解け

近年、高性能な3Dスキャナーの普及により、「現物をスキャンしてデータ化します」という業者が増えました。
しかし、ここに大きな落とし穴があります。

お客様が持ち込む部品は、新品ではありません。長年酷使され、すり減り、歪み、欠損しています。
例えば、現物のシャフトの直径をスキャンして「19.95ミリ」というデータが取れたとします。スキャン業者は、忠実に「直径19.95ミリ」の図面を描いて納品するでしょう。

私たち加工屋は、その図面を見ると頭を抱えます。
なぜなら、機械設計の常識から考えて、直径19.95ミリという中途半端な寸法のシャフトはあり得ないからです。

「ここはベアリングの穴に入る部分だ。ということは、元々は『直径20ミリ』で、公差は『h7（マイナス公差）』で設計されていたはずだ。それが長年の摩擦で0.05ミリすり減ったに違いない」

これが、プロの加工屋が行う「推理」です。
壊れた部品の「今の姿」をコピーするのではなく、設計者が当時描いたであろう「本来の姿（真の寸法と公差）」を逆算して割り出す。
相手部品との嵌合（はめあい）や、動きのメカニズムを理解していなければ、決して使える部品には復元できません。私たちは、金属の探偵なのです。



 材質と熱処理の特定。外見からは見えない「強さ」の解読

寸法を割り出しても、まだ削ることはできません。
「この部品は、何という材質で作られているのか？」という最大の謎が残っています。

見た目は同じ銀色の鉄でも、柔らかい生鉄（SS400）なのか、粘り強いクロモリ鋼（SCM440）なのか、カチカチに焼き入れされたダイス鋼（SKD11）なのか。材質を間違えれば、数日で再び粉々に砕け散ります。

図面がない以上、現物から材質を特定しなければなりません。
私たちは、部品の用途や使われている環境をヒアリングし、硬度計で表面の硬さを測り、時には削った時の火花の色や切り屑の出方を見て、材質と熱処理の有無を特定します。

「かなり強い衝撃がかかるギアだから、表面だけを硬くする浸炭焼き入れが施されているはずだ」
「薬品がかかる環境だから、ただのステンレスではなく、耐食性の高いSUS316だろう」

この材質の特定作業こそ、長年あらゆる金属を削り、金属の特性を知り尽くした加工屋にしかできない職人技です。



 過去の弱点を克服する。リバースエンジニアリング＋VA/VE提案

どうせ一から作り直すのであれば、「元の部品と全く同じもの」を作るのはもったいないと思いませんか？
部品が壊れたということは、必ずそこに「設計上の弱点」があったはずなのです。

私たち株式会社関東精密は、部品を復元する際、必ず「なぜ壊れたのか」を分析し、元の部品よりも寿命を延ばすための改良提案（VA/VE）を行います。

【改良提案の具体例】

・ 応力集中の回避： シャフトの段差部分からポッキリ折れていた場合、元は直角（ピン角）だった角に「R（丸み）」を追加し、力が集中して折れるのを防ぐ形状に変更します。
・ 材質のアップグレード： アルミで作られていて摩耗が激しかった部品を、より強度が高く軽い「超々ジュラルミン（A7075）」に変更します。
・ 表面処理の追加： 摺動部の滑りが悪く焼き付いていた場合、新たに「無電解ニッケルテフロンメッキ」などの特殊コーティングを施すよう設計を変更します。

ただ蘇らせるだけでなく、現代の最新の材料と加工技術を使って「進化」させる。
これが、私たちがお客様に提供したい本当の価値です。



つなぎ合わせる執念。粉々の欠片から全体像を描く

時には、部品が完全に粉砕され、バラバラの欠片として持ち込まれることもあります。
「さすがにこれは無理だろう…」と諦める前に、すべての欠片を拾い集めて持ってきてください。

私たちは、ジグソーパズルのように欠片を組み合わせ、三次元測定機で空間の座標を拾い集め、失われた部分の曲面をCAD上で滑らかに補間して繋ぎ合わせます。
歯車（ギア）の歯が何枚も欠けていても、残っている正常な歯のピッチとモジュール（歯の大きさ）を測定できれば、全体のギア形状を計算で復元することが可能です。

泥と油にまみれた部品を綺麗に洗浄し、机の上に並べ、ノギスとマイクロメーターを握りしめて図面を描き起こす。
地道で泥臭い作業ですが、そこにはモノづくりの原点があります。



結論：機械を諦める前に、横浜へお越しください

メーカーのサポートが終了したからといって、素晴らしい機械をスクラップにする必要はありません。

たった一つの部品が手に入らないだけで、数千万円の設備投資をしてラインを丸ごと入れ替える。それはあまりにも不合理です。
失われた図面は、私たちが現物から再び描き起こします。

「こんなボロボロの金属の塊からでも、本当に作れるのだろうか？」

そんな不安をお持ちでしたら、まずは現物を箱に詰めて、横浜の株式会社関東精密へお送りください。
ただコピーするだけではない。寸法に込められた意図を読み解き、弱点を克服し、完璧な精度で削り出した「進化した部品」を、皆様の工場へお届けいたします。
機械の心臓を再び動かすお手伝いを、私たちにさせてください。
