その公差、治具で諦めてない？研削加工で±0.001mmを狙う「攻めの治具」設計

なぜ、最後の1μmが狙い通りに出ないのか？

「熱処理も上手くいき、いよいよ最後の研削仕上げ。しかし、何度やっても平面度が0.002mmの壁を越えられない…」

「研削砥石から出る砥粒が治具の隙間に入り込んで、精度がどんどん狂っていく。毎日のメンテナンスが本当に大変だ」

「硬くて脆いセラミックス部品を、割れないようにそっと掴んで研削したい。でも、どう固定すればいいのか分からない…」

切削加工、熱処理といった数々の工程を経て、ようやくたどり着く工程、【研削加工】。

製品の寸法、面粗度、そして機能的価値を決定づける、まさに「完成への総仕上げ」とも言える重要なプロセスです。

しかし、この最後の仕上げで、多くの技術者が「あと一歩」の精度が出せずに頭を悩ませています。最新鋭の研削盤を導入しても、最高級の砥石を使っても、狙った通りの幾何公差が出ない。その原因は、意外にも軽視されがちな「研削用治具」にあるのかもしれません。

研削用治具は、切削加工の治具とは全く異なる思想や発想で設計されなければなりません。

本記事では、その「最後の1μm」をいかに安定して達成させるか？の、【研削加工】に特化した「攻めの治具」設計の勘所について解説します。

なぜ研削用治具は「特殊」でなければならないのか？

研削加工の治具設計は、他の加工とは比較にならないほど繊細な配慮が求められます。その理由は、研削加工が持つ特有の環境と要求精度にあります。

要因1：「優しく、しかし、断固として」掴むという矛盾

• 課題：研削加工の対象となるのは、多くが焼入れ後の高硬度鋼（HRC56°以上）や、セラミックス、超硬合金といった、硬くて脆い材料です。切削加工のように強力なクランプ力で締め付ければ、目に見えない微小な亀裂が発生したり、薄肉のワークであれば簡単に歪んでしまったりします。

• 要求：その一方で、研削砥石が高速で接触する際の微振動に負けないよう、ワークは極めて高い剛性で保持されなければなりません。少しでもビビりが発生すれば、加工面には「ビビりマーク」と呼ばれる模様が如実に現れ、面粗度も精度も悪化します。

「極力弱い力で、しかし、ビクともしないように固定する」。この一見矛盾した要求を両立させることこそ、研削用治具設計の最大の難関です。

要因2：治具を蝕む「砥粒」という名の摩耗剤

研削加工では、砥石とワークから、砥石の砥粒や金属の微粉が混じった研削液（クーラント液）が大量に発生します。この「砥粒スラリー」は、単なる切り屑ではありません。それ自体が、強力な摩耗剤として治具に襲いかかります。

• ・基準面の摩耗：治具の位置決め基準面に砥粒が入り込むと、ワークを着脱するたびにヤスリで擦るのと同じ状態になり、基準面がμm単位で摩耗していきます。治具の命である基準が狂えば、加工する製品の精度が安定するはずがありません。

• ・摺動部・嵌合部への侵入：クランプ機構の摺動部や、位置決めピンの『はめ合い部』に砥粒が侵入すると、動作不良やガタつきの原因となり、最悪の場合、治具そのものが機能不全に陥ります。

要因3：熱と磁力という「見えない力」のコントロール

研削加工は、【熱】との戦いでもあります。大量のクーラントをかけても、加工点では局所的に高温が発生し、ワークに熱変位（膨張・収縮）を引き起こします。治具は、この熱変位の影響を最小限に抑える設計でなければなりません。

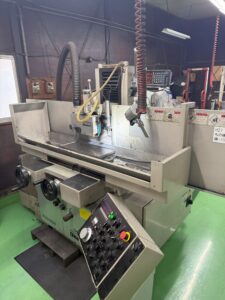

また、平面研削盤で多用されるマグネットチャックは、強力な磁力でワークを吸着しますが、これが思わぬ悪影響を及ぼすこともあります。非磁性のワークは吸着できませんし、磁性体であっても、解放後に「残留磁気」や「加工応力」が残ってしまい、後工程で問題になるケースもあります。治具は、こうした磁力の影響も考慮して設計する必要があります。

最後のミクロン精度を支配する、高精度研削治具の設計原理

これらの特殊な課題に対し、私たちはどのようなアプローチで治具を設計しているのでしょうか。

アプローチ1：「面」で受け、「形」で拘束する低応力クランプ

弱い力で剛性を確保するため、ワークを「点」ではなく「面」で支え、形状そのものを利用して拘束します。

• 【設計例A】プロファイル治具（倣い治具）

  • 対象：複雑な輪郭を持つ、薄板形状の部品（例：精密ブレード、形状確認ゲージ）

  • 設計：ワークの輪郭形状をワイヤーカット放電加工などで精密に削り出した「ポケット（凹み）」を持つ治具を製作します。ワークはそのポケットに【はめ込む】だけで、全周が均一にサポートされ、横方向の位置が完全に拘束されます。上からの押さえは、歪みを与えない程度の、ごく軽い力で十分になります。これにより、クランプで歪んでしまう応力を極限までゼロに近づけることが可能です。

• 【設計例B】真空チャック治具

  • 対象：セラミックスやガラスといった、クランプが困難な非磁性の脆性材料

  • 設計：ワークを載せる面に多数の微細な穴を開け、その穴から内部の空気を吸引することで、大気圧を利用してワークを吸着させます。物理的なクランプが存在しないため、ワークに一切のストレスを与えません。平坦な面に吸着させるため、平面研削との相性が非常に良い方法です。

アプローチ2：砥粒の侵入を「許さない」「受け流す」防衛設計

治具の精度を長期的に維持するため、砥粒スラリーに対する徹底した防衛策を講じます。

• 【設計例C】エアパージ機構付き治具

  • 対象：自動化ラインなどで使われる、高頻度着脱が求められる治具

  • 設計：治具の内部にエア供給用の流路を設け、ワークをセットする直前に、基準面から圧縮エアを噴射します。これにより、基準面に付着した砥粒やクーラントを強制的に吹き飛ばし、常にクリーンな状態で位置決めを行うことができます。

  • ※この方法はマシニングセンターのツールチェンジの時に使われる方法と類似しています。

  • 【設計例D】ラビリンス構造とワイパー

    • 対象：治具内部に回転機構やスライド機構を持つ、複雑な治具

    • 設計：摺動部の隙間を、砥粒が侵入しにくい迷路のような構造（ラビリンス構造）にします。さらに、ゴムやウレタン製のワイパーを設置し、物理的に砥粒をかき出すことで、内部への侵入を二重、三重にブロックします。

アプローチ3：最適な「材質」で治具の性能と寿命を最大化

治具本体や、ワークと接触する部分の材質選定は、研削用治具の性能を決定づける極めて重要な要素です。

• ・基準面・接触部：砥粒による摩耗に打ち勝つため、治具本体が焼入れ鋼（SKD11など）であっても、特に重要な基準面には、より硬質な超硬合金（タングステンカーバイド）やセラミックスのチップを埋め込むことを提案することもあります。これらの材質は、並大抵の摩耗ではびくともしません。

• ・治具本体：熱変位を嫌う超精密加工では、温度変化による寸法変動が極めて小さい低熱膨張材（インバーなど）を治具の母材として使用することもあります。また、マグネットチャック上で使用する治具では、非磁性で錆びにくい析出硬化系ステンレス鋼（例：SUS630）などが選択肢となります。

よくある質問

Ｑ１．切削加工で使っていた治具を、そのまま研削加工に流用できませんか？

Ａ１．基本的には流用できますが、気を付けるべき点が３つあります。

第一に、切削用治具は高クランプ圧を前提に設計されているため、加工応力や熱処理後の歪んだワークを無理に締め付け、さらなる変形を誘発する恐れがあります。

第二に、切削用治具は砥粒スラリーに対する防御が全く考慮されていません。一度研削工程に投入すれば、高価な切削用治具の精密な基準面や機構部が、あっという間に摩耗・損傷してしまう可能性があります。

第三に、高クランプ圧での治具設計では研削面からクランプ爪等が飛び出している場合が多く、加工時に干渉してしまう恐れがあるため、治具ごとワークを吹っ飛ばしてしまうことがあります。こうなると、ワークと治具のみならず、研削盤も壊してしまう事態になって、相当な損害を被る可能性が大きいです。

Ｑ２．マグネットチャックで研削した後、製品に磁気が残って困っています。治具で対策できますか？

あ２．可能ですが、【磁気抜き器】と呼ばれる装置を介して、完成後に磁気抜きをしたほうが得策です。

Ｑ３．治具の基準面が摩耗して精度が出なくなりました。修理は可能ですか？

Ａ３．はい、修理は可能です。しかし、私たちは単に同じ形状に再研削して修理するだけでなく、「なぜ摩耗したのか」という根本原因に立ち返ることを提案します。例えば、材質が不適切であったなら、前述したような超硬チップの埋め込みによる「アップグレード修理」を推奨します。これにより、修理前よりもはるかに長寿命で、精度が安定する治具へと生まれ変わらせることができます。

その「最後の壁」、治具の工夫で乗り越えませんか？

研削加工は、モノづくりの最終に近い工程です。ここで精度が出せなければ、それまでの全ての工程が水の泡となってしまいますし、研削加工後の工程の精度出しにも大きく差が出てしまいます。

もし、あなたが「最後の1μm」の壁にぶつかっているのであれば、その原因を機械や作業者のせいにする前に、一度、使っている治具に目を向けてみてください。

・その治具は、研削という過酷な環境に耐えうる設計になっていますか？

・硬くて脆いワークの特性を、真に理解した設計になっていますか？

私たちは、単に部品を固定するだけの「台」を作るのではありません。お客様が達成したい最終品質というゴールから逆算し、材料力学、熱力学、流体力学といった多角的な視点から、最適な治具という「解」を導き出します。

その超精密部品の図面を、ぜひ一度、私たちにご相談ください。その公差、治具の工夫で、きっと乗り越えられると信じております。
