【現場改善】既存治具の「使いにくい」「壊れやすい」を解決。NC旋盤用治具の再設計・改良で生産性を上げる方法

「ウチは、この治具でずっとやってきたから…」その一言が、現場の成長を止めている

「この治具、ワークをセットするのにコツがいるんだよ。新人にはまだ難しいかな」

「また治具の爪が摩耗して精度が落ちてきた。だましだまし使っているけど、そろそろ限界かもしれない」

「段取りのたびに、チャックの芯出しに30分以上かかっている。これが当たり前だと思ってきたけど…」

あなたの工場の片隅に、このように長年使われ続け、もはや「そういうものだ」と誰も疑問に思わなくなった治具はありませんか？

特に、NC旋盤に代表される回転加工の現場では、ワークを掴む「チャック爪」や「コレット」といった治具（ワーククランプ）の性能が、加工精度と生産性に直結します。しかし、一度量産が始まってしまうと、稼働を止めてまで治具を見直す機会はなかなかありませんし、

新たに構築しようとすると、

「新しく作るためにはまた時間がかかる。」

「作り直すのがめんどくさい。」

「ラインが止まってしまう。」

等の現場からの声が噴出します。

その結果、治具本来の欠点を作業者の熟練の技や、現場の細々とした工夫に頼ることでカバーし続けているケースが非常に多いのです。

しかし、その「慣れ」や「諦め」こそが、見えないコストを発生させ、現場の生産性を蝕む最大の要因かもしれません。

本記事では、そんな「使いにくい」「壊れやすい」「精度が出ない」といった既存治具の課題に焦点を当て、特にNC旋盤における治具の再設計・改良がいかにして生産性を劇的に向上させるか、その具体的なアプローチと成功事例を解説します。

なぜ「治具の使いにくさ」を放置してはいけないのか

「とりあえず使えているから」と、不便な治具を使い続けることには、責任者が認識すべき3つの深刻なリスクが潜んでいます。

リスク1：品質のばらつきと、見えない手戻りコスト

NC旋盤加工において、治具の最も重要な役割は、ワークを「常に同じ位置で、同じ力で、確実に掴む」ことです。この「把握の再現性」が低い治具を使っていると、何が起こるか容易に想像がつくと思います。

• ・振れ精度の悪化：ワークの中心が主軸の回転中心からわずかにズレる（振れる）ことで、真円度や同軸度といった幾何公差を満たせなくなります。

• ・寸法精度の不安定化：把握力が弱いと、切削抵抗に負けてワークが加工中にズレてしまい、内径や外径寸法がばらつきます。逆に強すぎると、薄肉のワークが歪んでしまいます。

これらの精度不良は、後工程の組み立てで発覚したり、最終検査でNGとなったりして、膨大な手戻りコストを発生させます。その根本原因が、実は治具の老朽化にあるとは気づかずに…。

リスク2：生産性の低下と、属人化の進行

「コツがいる」治具は、裏を返せば「誰でも同じように使えない」治具です。

ワークの着脱に時間がかかる、位置決めに手間取る、といった直接的なタイムロスはもちろんのこと、「あの治具は、Aさんじゃないと精度が出せない」といった作業の属人化を引き起こします。

これでは、多能工化を進めることも、新人を作業に配置することもできません。特定のベテラン作業者が休んだ途端にラインが止まってしまう。そんな脆弱な生産体制は、この治具の使いにくさが原因で作られている可能性が大きいのです。

リスク3：安全性の軽視と、重大事故の危険性

特にNC旋盤のような高速回転体を扱う機械では、治具の不具合は重大な事故に直結します。

摩耗や疲労で劣化したクランプ部品が、遠心力に耐えきれずに破損・飛散する。把握力が不十分なために、加工中のワークがチャックからすっぽ抜けて飛んでいく。考えただけでも恐ろしい事態ですが、実際に起こりうる事故です。

「壊れやすい」という認識があるにも関わらず、その治具を使い続けることは、現場の安全を軽視していることに他なりません。

NC旋盤用治具の「再設計」- 3つの着眼点

既存治具の問題を解決するためには、どこにメスを入れるべきか。私たちは、主に3つの着眼点から治具の再設計・改良を提案します。

着眼点1：把握方法の最適化「生爪」から「特殊コレット」まで

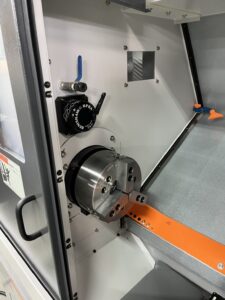

NC旋盤のワーククランプの基本は、チャックに取り付けた「爪（ジョー）」でワークを掴むことです。この爪の設計が、全ての基本となります。

• 【改善提案A】薄肉ワークのための「包み込み生爪」という発想

  • 課題：標準的な3点の爪で薄肉の円筒ワークを掴むと、把握圧でワークが三つ葉のように歪んでしまい、真円度が出ない。

  • 再設計：ワークの外径に合わせ、円弧状に大きく包み込むように接触する面積を広く取る特殊な【生爪】を設計・製作。

  • 把握圧を「点」ではなく「面」で分散させることで、ワークの変形を最小限に抑えつつ、安定した把握を実現しました。

  • 材質もワークに傷をつけないよう、アルミや真鍮を選ぶといった、【ワークよりも硬度の低い配慮】も可能です。

• 【改善提案B】異形ワークのための「成形爪＋位置決めピン」

  • 課題：鋳造品や鋳物などの、外形が不規則なワークを掴むと、毎回把握位置が微妙にズレてしまい、鋳抜き穴との同軸度が出ない。

  • 再設計：ワークのおおよその形状に合わせて削り出した成形爪に加え、基準となる鋳抜き穴に挿入する位置決めピンを爪に一体化。これにより、ラフな外形を掴みつつも、加工の基準となる穴の位置は常に一定に保たれ、後工程の加工精度が劇的に安定しました。

• 【改善提案C】小径・高精度ワークのための「特殊コレットチャック」

  • 課題：Φ８mm以下の小径シャフトを、振れ精度0.003mm以下で安定して把握したいが、通常のチャックでは限界がある。

  • 再設計：既存のチャックを取り外し、ワークの全周を均等な力で掴むことができるコレットチャック方式への変更を提案。ワーク専用の特殊コレットを製作することで、最小限に抑えられた振れ精度と、素早いワーク着脱を両立させました。

•

着眼点2：回転バランスと切り屑処理の最適化

高速回転するNC旋盤では、治具そのものの設計が加工品質と安全性に影響します。

• 【改善提案D】「肉抜き」による回転バランスの向上

  • 課題：大きな異形ワークを掴むための治具が重く、バランスが悪いため、高速回転させると激しい振動が発生し、加工面の面粗度が悪化する。

  • 再設計：FEM（有限要素法）解析を用いて強度計算を行い、把握に必要な剛性を維持しつつ、不要な部分を大胆に肉抜きすることを提案。治具の軽量化と、回転中心に対する重量バランスの最適化を図りました。これにより、回転数を上げることが可能になり、加工時間の短縮と面粗度の向上にも繋がりました。

• 【改善提案E】「切り屑ポケット」による絡みつき防止

  • 課題：ステンレス鋼のような粘り強い材質を加工すると、長く繋がった切り屑（チップ）が治具の爪に絡みつき、自動運転を阻害する。

  • 再設計：爪の形状を工夫し、切り屑が自然に落下・排出されやすいように傾斜や溝（切り屑ポケット）を設計。さらに、高圧クーラントノズルが、切り屑を狙い撃ちできるような逃げ形状を設けました。これにより、切り屑によるトラブルが激減し、長時間の連続自動運転が可能になりました。

着眼点3：段取り性とメンテナンス性の向上

治具は、作るだけでなく、日々の運用まで考慮されていなければなりません。

• 【改善提案F】「モジュール化」による段取り時間短縮

  • 課題：似たような形状で、サイズの異なる製品群を加工するたびに、チャック本体ごと交換しており、段取りに1時間以上かかっている。

  • 再設計：チャックのベース部分を共通化し、ワークサイズに合わせて先端の爪（カートリッジ）だけを交換できるモジュール構造を提案。カートリッジは位置決めピンと数本のボルトで固定するだけで、繰り返し精度±0.01mm以内で交換可能な設計に。これにより、段取り時間を15分以内に短縮することに成功しました。

その治具、本当に「修理」で大丈夫ですか？

「壊れたから、同じものをもう一つ作ってほしい」

私たちは、お客様からこうしたご依頼をいただくことがよくあります。もちろん、図面通りに同じものを作ることは可能です。

ですが、私たちは必ず一度立ち止まって、こう問いかけます。

「なぜ、この治具は壊れてしまったのでしょうか？」

「この治具を使っていて、何か不便な点はありませんでしたか？」

摩耗して壊れたのであれば、より耐摩耗性の高い材質（SKD11など）への変更や、表面処理（DLCコーティングなど）を提案します。使いにくさが原因で作業者に余分な負荷がかかり、破損に繋がったのであれば、作業性そのものを見直す設計変更を提案します。

単なる「修理」や「複製」は、問題の先送りにしかならない場合が多々あります。その治具が壊れたという事実は、

既存の設計を見直し、より良いものへと進化させる絶好の機会なのです。

その機会を逃さず、私たちのような専門家と一緒に、問題の根本原因を探っていくことが、真の現場改善に繋がります。

「当たり前」を疑うことから始めよう

もし、あなたの現場に「使いにくいが、昔からこうだから」と諦めている治具があるのなら、まずはその治具が引き起こしている、「見えない損失」を試算してみてください。

【段取りにかかる余分な時間】x【作業者の時給】x【年間の段取り回数】= ？

【不良率】x【製品単価】x【年間生産数】= ？

その金額は、新しい治具を設計・製作する投資額をはるかに上回るのではないでしょうか？

その「当たり前」になってしまった不便さや慣れ、リスクを、一度私たちに見せてはいただけませんか？

私たちは、お客様の現場を深く観察し、作業者の声に耳を傾け、NC旋盤の加工原理に立ち返って、最適な解決策を提案します。

治具の刷新は、単なるコストではありません。それは、未来の総合的な生産性を高め、品質を安定させ、現場の安全を守るための、極めて効果的な「投資」なのです。
